Renault Espace revue technique automobile: Vitre de porte avant

REPOSE

Pour la préparation et le collage, se reporter à la Note Technique 560A.

IMPORTANT :

Il est impératif d'utiliser de la colle à "Haut Module" pour le collage des vitres (monopac + 2 référence : 77 11 218 570 et cartouche additionnelle référence : 77 11 218 571).

Avant la repose définitive, effectuer un montage à blanc.

Respecter les jeux et affleurements en les repérant avec du ruban de masquage.

NOTA :

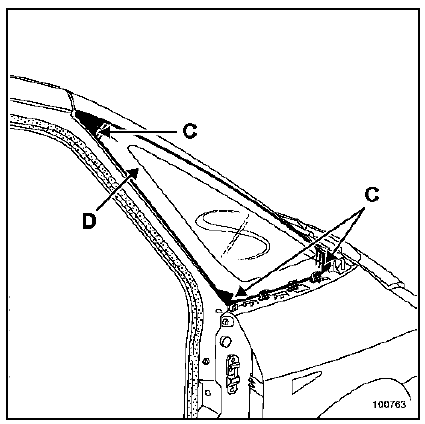

En cas de dépose pour une opération de carrosserie, il sera nécessaire de remplacer la bande de mousse (adhésive) et les cales. Positionner les cales (C).

Positionner la cale (D).

Repose des joints d'encadrement du déflecteur

Nettoyer à l'heptane les zones de collage des joints.

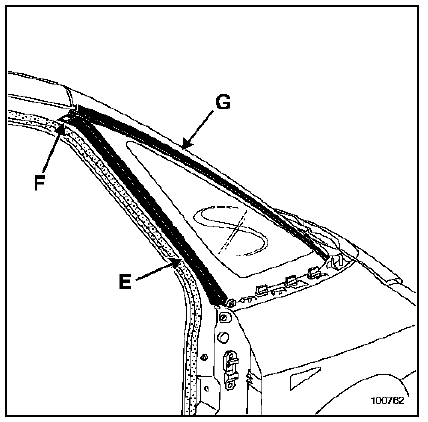

Coller :

• le joint (E) en le positionnant en partie supérieure (F) puis appliquer celui-ci sur toute sa longueur,
• le joint (G) en le positionnant en partie supérieure (F), puis appliquer celui-ci sur toute sa longueur.

Procéder dans le sens inverse de la dépose.

DEPOSE

Déposer la garniture de porte avant (voir chapitre 72A-A).

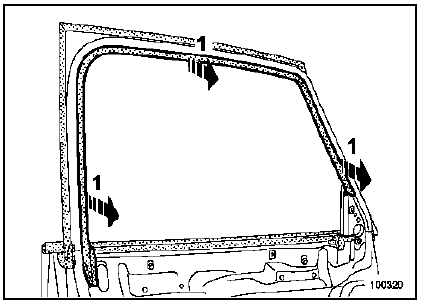

Dégager l'enjoliveur d'encadrement intérieur (1).

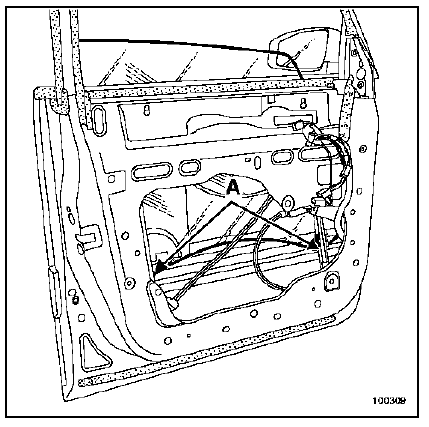

Déposer les deux agrafes de fixation de la vitre (A).

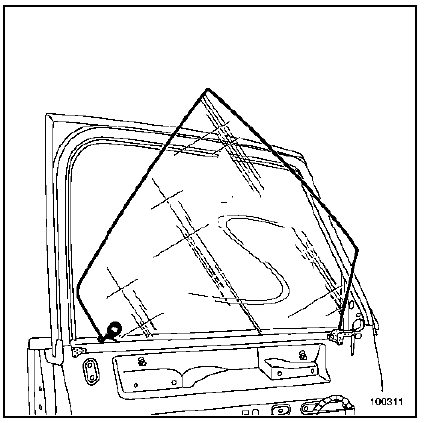

Dégager la vitre des axes de chariot d'entraînement du lève-vitre.

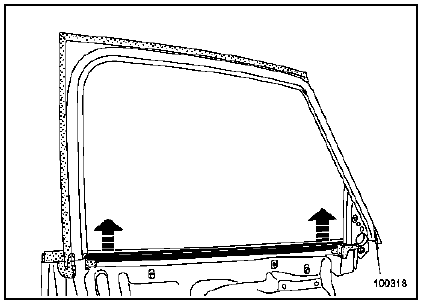

Positionner manuellement la vitre dans le caisson de porte.

Dégager le lécheur intérieur.

Déposer la vitre.

REPOSE

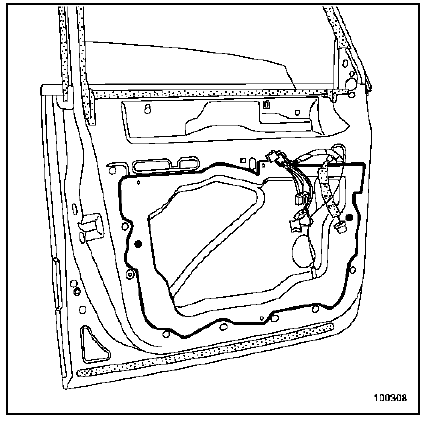

Particularités de la repose du film d'étanchéité

Si le cordon de colle n'a pas pu être récupéré complètement lors de la dépose, il est nécessaire de combler les manques par du mastic préformé en cordon.

Positionner le panneau à l'aide des deux guides d'indexage et assurer un plaquage optimal au niveau des zones d'encollage.

Maintenir la commande d'ouverture intérieure en position fermée.

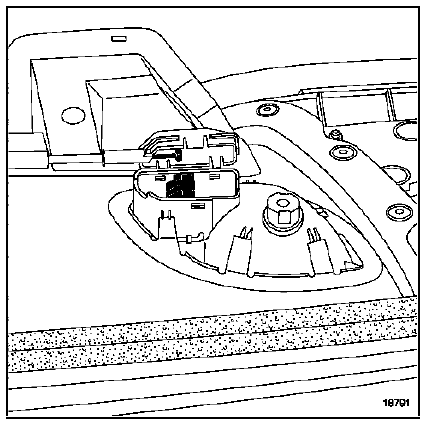

Présenter l'ensemble cache et câble en lieu et place, puis clipper l'ensemble.

Le reste de la dépose s'effectue dans le sens inverse de la dépose.
