Renault Espace revue technique automobile: Vitre de déflecteur avant

DEPOSE

Déposer :

  • les garnitures de montant de pare-brise (voir chapitre 71A-A).

Déposer le support de grille haut-parleur.

Déposer le support de grille haut-parleur.

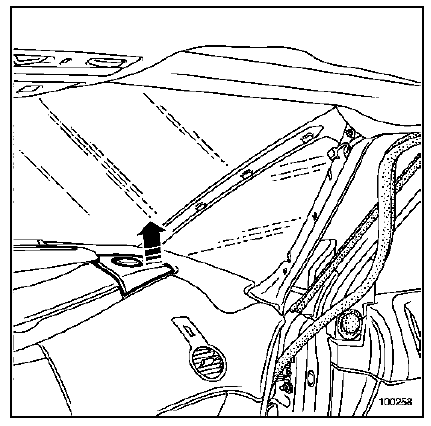

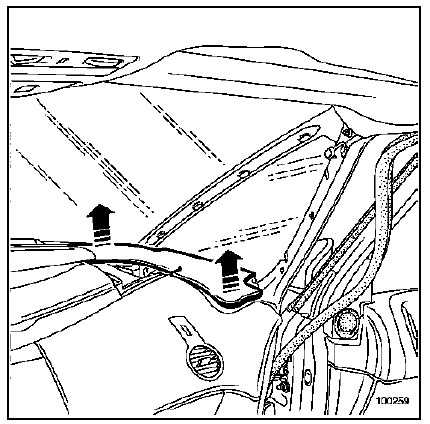

Déclipper l'habillage latéral de planche de bord partie

Déclipper l'habillage latéral de planche de bord partie supérieure.

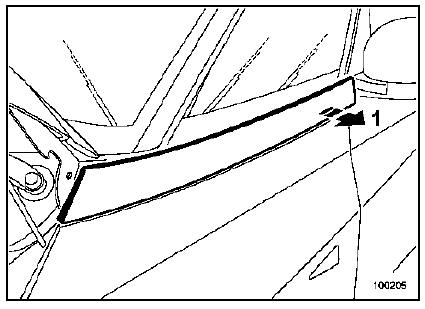

Déclipper l'enjoliveur en partie arrière (1).

Déclipper l'enjoliveur en partie arrière (1).

Positionner l'enjoliveur perpendiculairement au

Positionner l'enjoliveur perpendiculairement au véhicule.

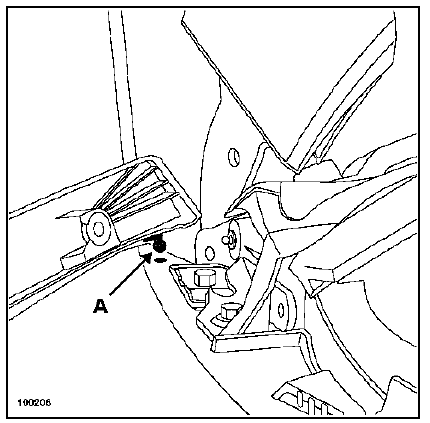

Dégager le pion d'indexage (A).

Déposer l'enjoliveur.

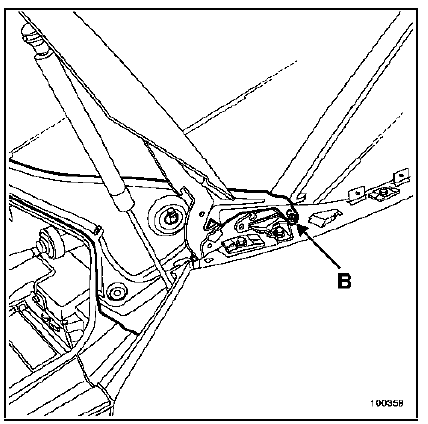

Déclipper le rivet plastique (B).

Déclipper le rivet plastique (B).

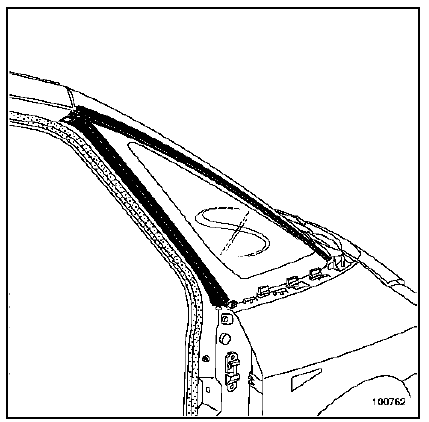

Décoller les joints d'encadrement du déflecteur.

Décoller les joints d'encadrement du déflecteur.

NOTA :

Remplacer les joints d'encadrement du déflecteur après chaque démontage.

Protéger la feuillure du pare-brise et l'encadrement de

Protéger la feuillure du pare-brise et l'encadrement de la vitre de déflecteur avec du ruban de masquage.

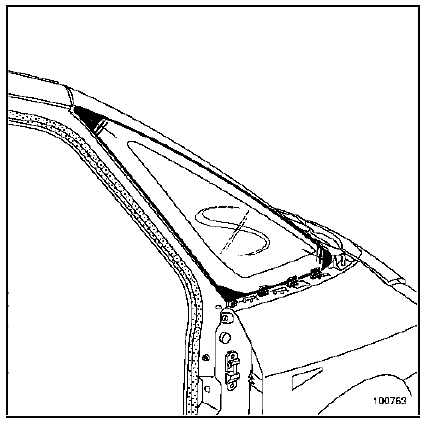

Découper le cordon de colle.

REPOSE

Pour la préparation et le collage, se reporter à la Note Technique 560A.

IMPORTANT :

Il est impératif d'utiliser de la colle à "Haut Module" pour le collage des vitres (monopac + 2 référence : 77 11 218 570 et cartouche additionnelle référence : 77 11 218 571).

Avant la repose définitive, effectuer un montage à

Avant la repose définitive, effectuer un montage à blanc.

Respecter les jeux et affleurements en les repérant avec du ruban de masquage.

NOTA :

En cas de dépose pour une opération de carrosserie, il sera nécessaire de remplacer la bande de mousse (adhésive) et les cales.

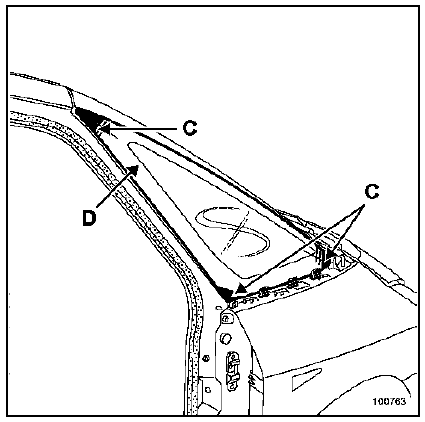

Positionner les cales (C).

Positionner la cale (D).

Repose des joints d'encadrement du déflecteur

Nettoyer à l'heptane les zones de collage des joints.

Nettoyer à l'heptane les zones de collage des joints.

Coller :

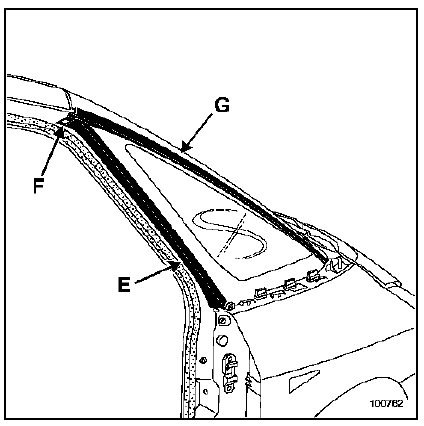

  • le joint (E) en le positionnant en partie supérieure (F) puis appliquer celui-ci sur toute sa longueur,
  • le joint (G) en le positionnant en partie supérieure (F), puis appliquer celui-ci sur toute sa longueur.

Procéder dans le sens inverse de la dépose.
