Renault Espace revue technique automobile: Vitre de porte arrière

DEPOSE

Déposer la garniture de porte arrière (voir chapitre 72A-B).

Positionner la vitre dans le caisson de porte.

Dégager l'enjoliveur d'encadrement intérieur.

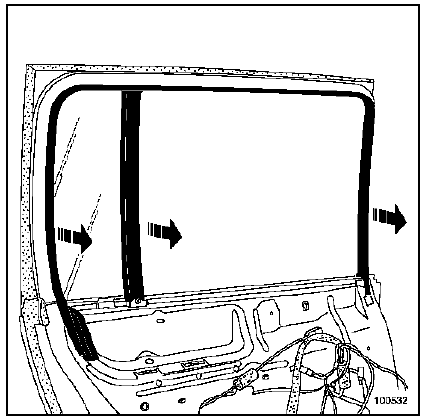

Déposer le lécheur intérieur.

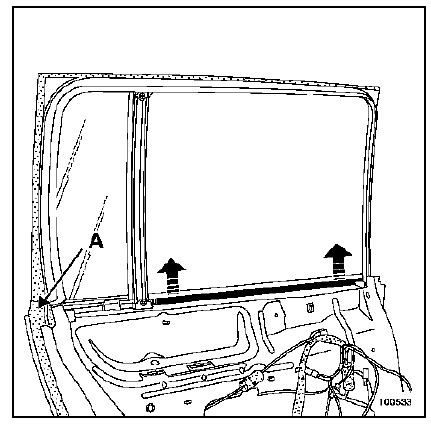

Dégager le joint de double étanchéité (A) (en partie supérieure).

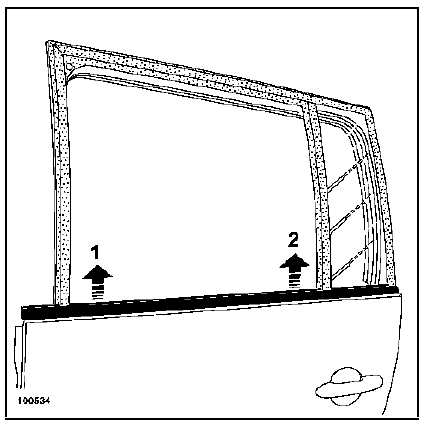

A l'aide de l'outil Car. 1363, dégager soigneusement le lécheur extérieur (1) et (2).

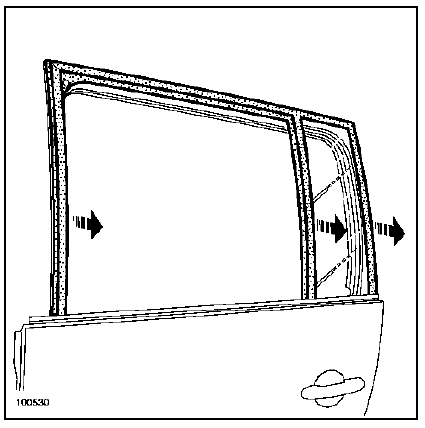

Déclipper soigneusement le joint d'encadrement de porte.

Déposer la vitre par l'extérieur de la porte.

DEPOSE DE LA VITRE FIXE

La dépose de la vitre coulissante et de la coulisse n'est pas nécessaire.

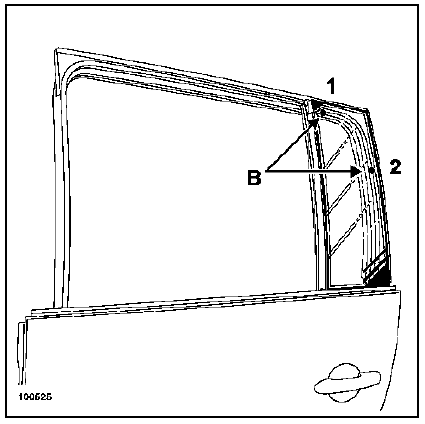

Déclipper la vitre fixe à l'aide d'un tournevis plat en exerçant une pression au niveau des trous d'encadrement de porte (B) en (1) et en (2).

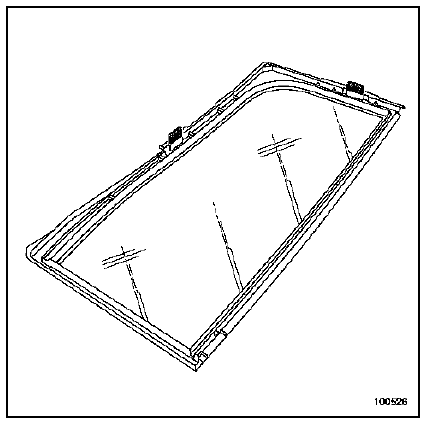

Dégager la vitre fixe.

REPOSE

Avant de reposer la vitre fixe, vérifier l'état des clips de fixation.

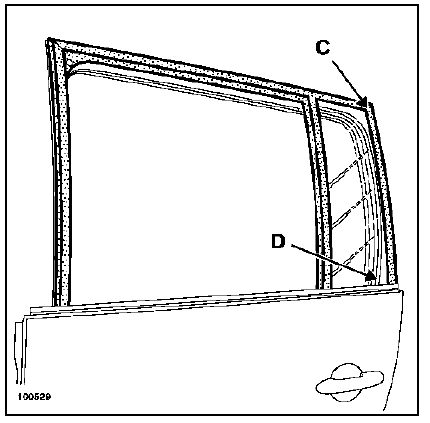

Positionner et chausser le joint à l'angle (C) en prenant soin de le glisser derrière le panneau (D).

Clipper le joint sur toute sa longueur.

Procéder dans le sens inverse de la dépose.
