Renault Espace revue technique automobile: Traverse avant de plancher arrière

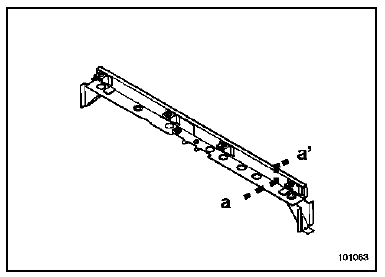

Le remplacement de cette pièce peut s'effectuer suivant deux possibilités :

• Partielle selon coupe (a, a'),
• Complète,

Complémentaires au remplacement du bas de caisse avec fermeture pour un choc latéral.

Important

Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

Composition de la piece de rechange

Pièce assemblée avec :

Gousset de traverse avant de plancher arrière

Fixation de glissière de siège avant

Ecrous soudés

Support de fixation de climatiseur

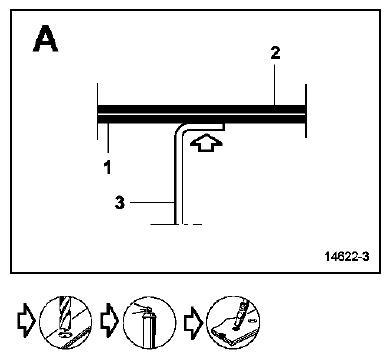

Pieces concernees (épaisseur en mm) :

1. Traverse avant de plancher arrière - 2
2. Doublure de traverse avant de plancher arrière - 1,2
3. Longeron avant partie arrière - 4
4. Plancher central - 0,7
5. Gousset de traverse avant de plancher arrière - 1/1,2

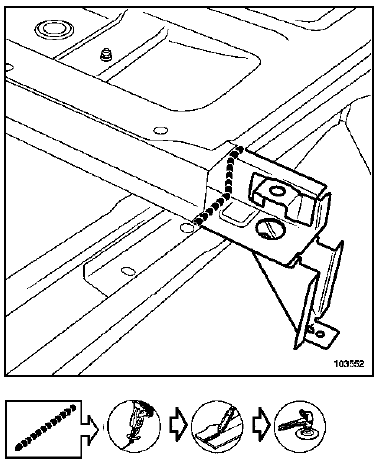

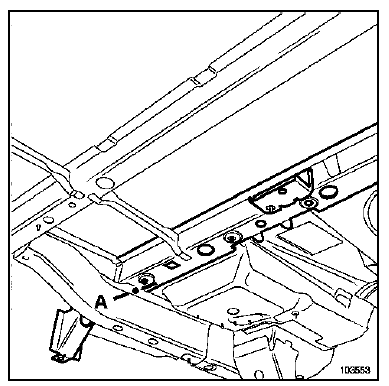

Détail de la coupe (a, a')

Remplacement complet edition
