Renault Espace revue technique automobile: Attache d'amortisseur arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement du support de traverse de choc arrière.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (vois sommaire).

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

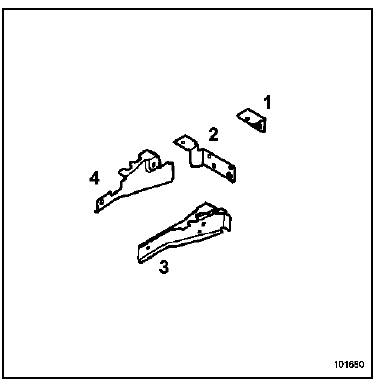

Composition de la piece de rechange

Pour effectuer cette opération, commander en plus du support de traverse de choc, les pièces suivantes livrées séparément :

1. Support d'anneau de remorquage pour côté droit
2. Platine de fixation de choc arrière
3. Flasque d'attache gauche
4. Flasque d'attache droit

Pieces concernees (épaisseur en mm) :

1. Support d'anneau de remorquage - 2,5
2. Platine de fixation de traverse de choc arrière - 2,5
3. Flasque d'attache gauche - 4
4. Flasque d'attache droit - 4
5. Longeron arrière - 1,5
6. Plancher arrière - 0,7

Remplacement complet

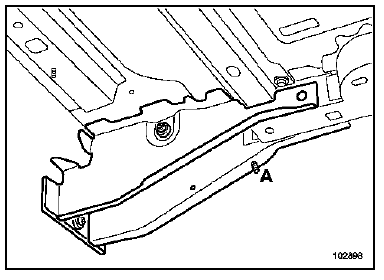

Effectuer un montage à blanc du protecteur intérieur d'aile arrière.

Repérer l'emplacement du goujon (a).

Souder le goujon.
