Renault Espace revue technique automobile: Support d'étrier de frein avant
OUTILLAGE SPECIALISE INDISPENSABLE
Fre. 1190-01 Repousse-piston d'étrier de frein
Lors du remplacement de plaquettes de frein ou d'un disque, remplacer impérativement les plaquettes et le disque du côté opposé.
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Mettre en place un presse-pédale pour limiter l'écoulement du liquide de frein.

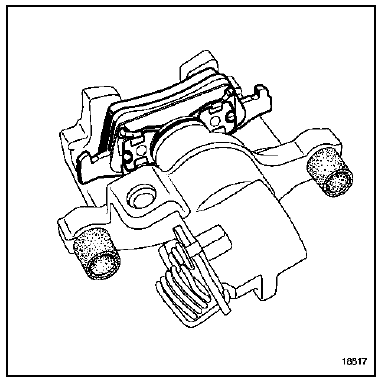

Déposer :
- les roues avant,
- les vis de fixation du support de frein,
- les plaquettes,
- le support d'étrier.
Contrôler l'état du flexible de frein. Remplacer si nécessaire. Dans le cas d'un remplacement d'étrier, le flexible de frein doit être remplacé systématiquement.
Vérifier l'état des éléments de freinage, remplacer les pièces défectueuses.
Nettoyer les supports d'étriers et les étriers.
REPOSE
Repousser le piston à l'aide de l'outil (Fre. 1190-01) jusqu'à ce qu'il soit au fond de son logement.
Reposer :
- le support d'étrier,
- les vis de fixation du support d'étrier.

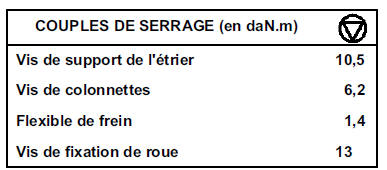

Serrer au couple les vis de support de l'étrier (10,5 daN.m).
Reposer :
- les plaquettes,
- l'étrier,
- les vis de colonnettes.
Serrer aux couples :
- les vis de colonnettes (6,2 daN.m),
- le flexible de frein (1,4 daN.m).
| IMPORTANT : Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein. |
Effectuer une purge partielle du circuit de freinage si le réservoir de compensation ne s'est pas complètement vidé au cours de l'opération.
Sinon effectuer une purge complète (voir chapitre 38C "Purge du circuit de freinage").
Reposer les roues.
Serrer au couple les vis de fixation de roue (13 daN.m).
