Renault Espace revue technique automobile: Support d'étrier de frein arrière

OUTILLAGE SPECIALISE INDISPENSABLE

Fre. 1190-01 Repousse-piston d'étrier de frein

DEPOSE

Effectuer une commande de desserrage du frein de parking automatique (carte RENAULT en butée, tirer sur la palette et appuyer sur le bouton).

Mettre en place un presse-pédale de frein pour limiter l'écoulement du liquide de frein.

Déposer la roue arrière.

Retirer le câble de frein de parking automatique.

Déposer les vis de colonnettes.

Retirer l'étrier et les plaquettes.

Suspendre l'étrier sans plier le flexible du tuyau de frein mixte.

Déposer :

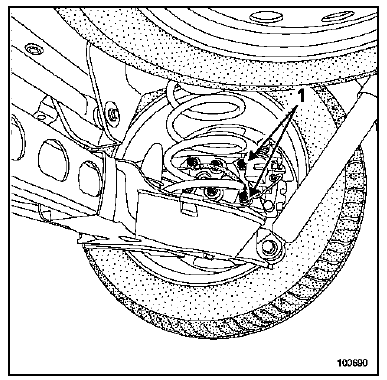

• les vis (1) de fixation du support d'étrier,
• l'ensemble support d'étrier - étrier - plaquettes de frein.

Vérifier l'état des éléments de freinage (remplacer les pièces défectueuses).

Nettoyer l'étrier.

REPOSE

Repousser les pistons de l'étrier à l'aide de l'outil Fre. 1190-01.

Procéder dans le sens inverse de la dépose.

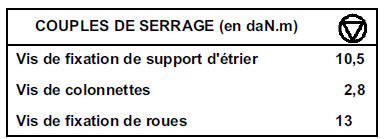

Serrer aux couples :

• les vis de fixation de support d'étrier (10,5 daN.m),
• les vis de colonnettes (2,8 daN.m),
• les vis de fixation de roues (13 daN.m).

IMPORTANT :

Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.

NOTA :

Le rattrapage de jeu des câbles de frein est automatique.
