Renault Espace revue technique automobile: Etrier de frein arrière

DEPOSE

Effectuer une commande de desserrage du frein de parking automatique (carte RENAULT en butée, tirer sur la palette et appuyer sur le bouton).

Mettre en place un presse-pédale de frein pour limiter l'écoulement du liquide de frein.

Déposer la roue arrière.

Retirer le câble de frein de parking automatique.

Desserrer le tuyau rigide de frein du côté de l'étrier.

Déposer :

• les vis de colonnettes,
• l'ensemble étrier - plaquettes.

Vérifier l'état des éléments de freinage (remplacer les pièces défectueuses).

Nettoyer le support d'étrier.

REPOSE

Procéder dans le sens inverse de la dépose.

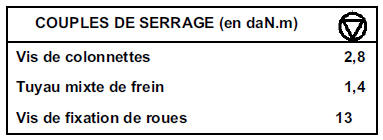

Serrer au couple :

• les vis de colonnettes (2,8 daN.m),
• le tuyau mixte de frein (1,4 daN.m).

Purger le circuit de freinage (voir "Purge du circuit de freinage", chapitre 38C).

Vérifier le niveau de liquide de frein.

IMPORTANT :

Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.

NOTA :

Le rattrapage de jeu des câbles de frein de parking est automatique.

Serrer au couple préconisé les vis de fixation de roues (13 daN.m).
