Renault Espace revue technique automobile: Rideau de toit ouvrant électrique

Generalites

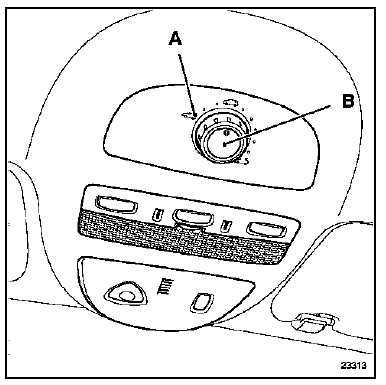

Le rideau de toit ouvrant possède trois positions d'ouverture (a). Ce dernier possède également la fonction antipincement.

Important :

Le mode antipincement n'est fonctionnel que si le rideau de toit électrique est correctement initialisé (voir chapitre "initialisation").

Nota :

Il est possible de faire coïncider l'ouverture du rideau avec celle du toit ouvrant, en donnant une impulsion sur le bouton de commande (b).

Depose du moteur

Débrancher la batterie.

Déposer la garniture du toit ouvrant (consulter le chapitre "carrosserie").

Débrancher le connecteur du moteur.

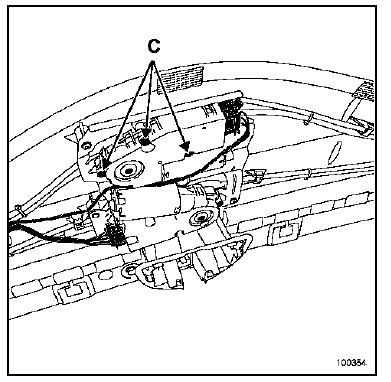

Déposer les vis de fixation (c).

Particularite de la repose

Après le remontage du moteur, il est impératif de procéder à l'initialisation du système (consulter le chapitre "initialisation").

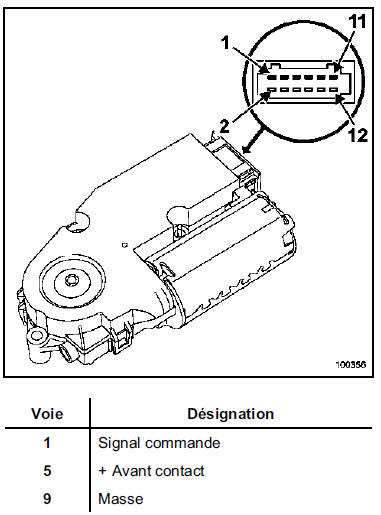

Affectation du connecteur du moteur

Remarque :

Le signal commandant le moteur du rideau de toit transite par le moteur de toit ouvrant, ainsi que l'autorisation de fonctionnement donnée par l'unité centrale habitacle (si le moteur de toit ouvrant ne reçoit pas cette autorisation, le rideau ne pourra pas fonctionner).

Nota :

Si le moteur du toit ouvrant est défaillant, aucune action du rideau de toit ne sera possible.

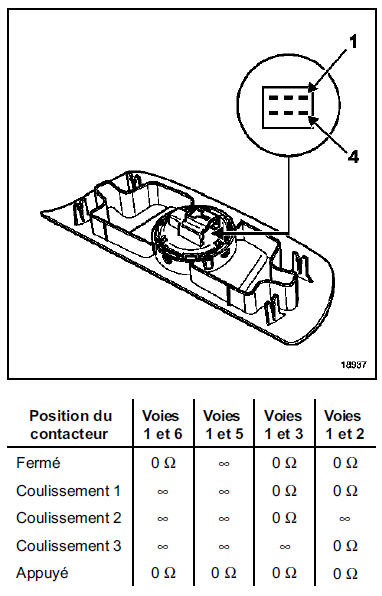

Affectation du connecteur de la commande

?  Resistance infinie
