Renault Espace revue technique automobile: Radiateur
Outillage specialise indispensable
Vérin d'organes
Depose
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :

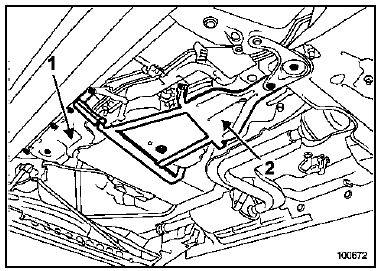

- Le cache plastique latéral (1) pour les véhicules non équipés de chauffage additionnel,
- la protection (2) du capot climatiseur.
Dégager :
- Le câble de frein de parking sur le capot climatiseur,
- Les tuyaux d'alimentation fixés sur le capot climatiseur.

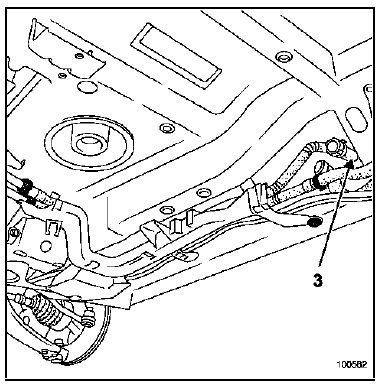

Vidanger le circuit de liquide de refroidissement en (3).
| Attention : Le débit est important. |
Placer un vérin d'organes sous le capot climatiseur.
Déposer toutes les vis de fixation du capot climatiseur.
Extraire le capot climatiseur.
Déposer :

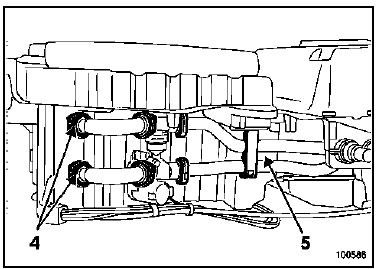

- Les deux colliers de fixation sur le radiateur (4),
- La patte de maintien des tuyaux d'eau (5).
Extraire les tuyaux d'eau.
| Attention : Lors de la dépose du couvercle radiateur - résistance de chauffage, penser que ceux-ci peuvent tomber et s'abîmer. |

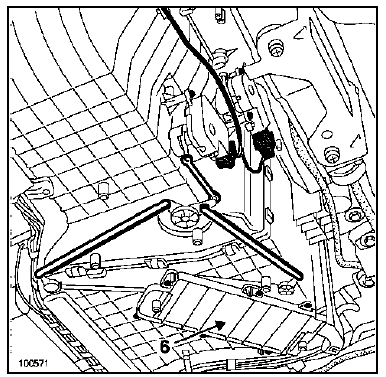

Déposer le couvercle (6).
| Attention : II reste toujours du liquide de refroidissement à l'intérieur des tuyaux et du radiateur. |

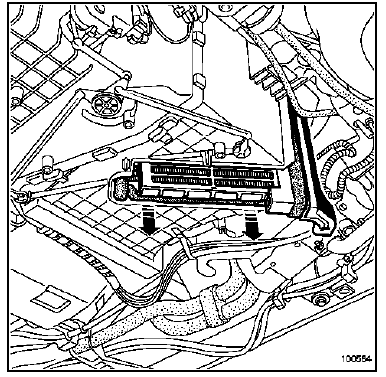

Déposer la résistance de chauffage (voir chapitre 61a "résistance chauffante") avec le radiateur de chauffage.
Repose
Procéder dans le sens inverse de la dépose.
Effectuer le remplissage du circuit de refroidissement et effectuer la purge (voir chapitre 19a "remplissage purge").
| Attention : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8). |

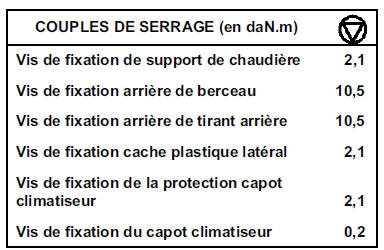

Serrer aux couples :
- Les vis de fixation du support de chaudière (2,1 dan.M),
- Les vis de fixation arrière de berceau (10,5 dan.M),
- Les vis de fixation arrière de tirant arrière (10,5 dan.M),
- Les vis de fixation cache plastique latéral (2,1 dan.M),
- Les vis de fixation de la protection capot climatiseur (2,1 dan.M),
- les vis de fixation du capot climatiseur (0,2 daN.m).
