Renault Espace revue technique automobile: Groupe motoventilateur

Outillage specialise indispensable

Vérin d'organes

Depose

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

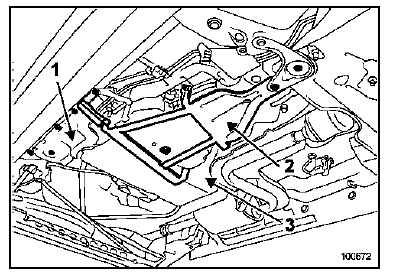

Déposer :

• Le cache plastique latéral pour les véhicules non équipés de chauffage additionnel (1),
• La protection du capot climatiseur (2).

Dégager :

• Le câble de frein de parking sur le capot climatiseur (3),
• les tuyaux d'alimentation carburant fixés sur le capot climatiseur.

Placer un vérin d'organes sous le capot climatiseur.

Déposer toutes les vis de fixation du capot climatiseur.

Extraire le capot climatiseur.

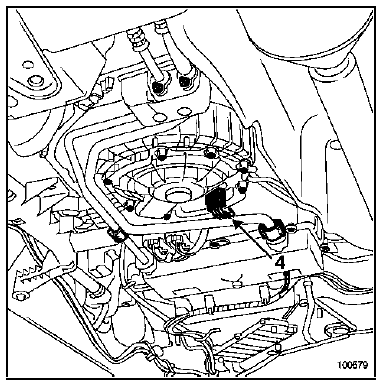

Débrancher le connecteur du motoventilateur (4).

Maintenir le motoventilateur et déposer les vis de fixations.

Repose

Procéder dans le sens inverse de la dépose.

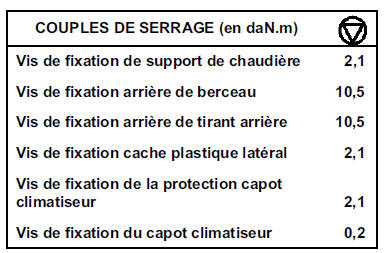

Serrer aux couples :

• Les vis de fixation du support de chaudière (2,1 dan.M),
• Les vis de fixation arrière de berceau (10,5 dan.M),
• Les vis de fixation arrière du tirant arrière (10,5 dan.M),
• Les vis de fixation du cache plastique latéral (2,1 dan.M),
• Les vis de fixation de la protection capot climatiseur (2,1 dan.M),
• Les vis de fixation du capot climatiseur (0,2 dan.M).
