Renault Espace revue technique automobile: Moteurs F4R - F9Q

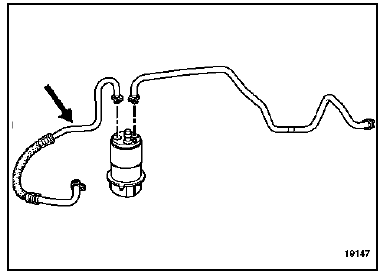

Tuyau basse pression entre bouteille deshydratante et compresseur

DEPOSE

Débrancher la batterie.

Vidanger le circuit de fluide réfrigérant R134a à l'aide d'une station de charge.

Déposer les caches.

Décrocher le bocal de direction assistée.

Déposer :

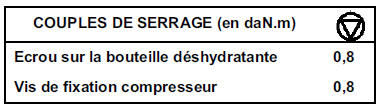

• l'écrou de fixation sur la bouteille déshydratante,
• la vis de fixation sur le compresseur.

Extraire le tuyau.

Placer les bouchons sur les orifices.

REPOSE

Procéder dans le sens inverse de la dépose.

Huiler les joints des tuyaux avec de l'huile préconisée.

NOTA :

Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
