Renault Espace revue technique automobile: Moteurs F4R - F4R - V4Y

TURBOCOMPRESSE

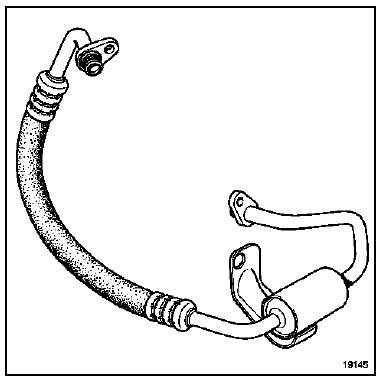

Tuyau haute pression entre compresseur et condenseur

DEPOSE

Véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Vidanger le circuit de fluide réfrigérant R134a à l'aide d'une station de charge.

Déposer :

• les caches,
• la protection sous moteur,
• le bouclier avant (voir chapitre 55A),

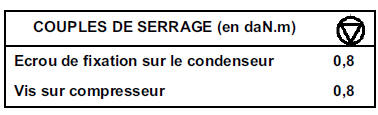

• l'écrou de fixation sur le condenseur (voir chapitre 62A),
• la barre située sous le compresseur,
• les deux vis de fixation sur le compresseur,
• le tuyau.

Placer des bouchons sur les orifices.

REPOSE

Procéder dans le sens inverse de la dépose.

Huiler les joints des tuyaux avec de l'huile préconisée.

NOTA :

Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
