DECONDAMNATION OUVRANTS

CONSIGNES

Cette commande permet de tester le fonctionnement du relais de condamnationdécondamnation.

Attention, tous les ouvrants ne sont pas forcément pilotés par ce relais.

COMMANDE AVERTISSEUR

CONSIGNES

Mettre le contact.

Cette commande permet de tester la liaison entre l'Unité Centrale Habitacle et l'avertisseur électronique.

Vérifier la continuité et l'isolement entre :

Avertisseur sonore voie 3 →  Voie 22 connecteur blanc Unité Centrale Habitacle

Vérifier l'alimentation (voie 1) et la masse (voie 2) de l'avertisseur sonore.

TEST DES ANTENNES

CONSIGNES

Contact coupé.

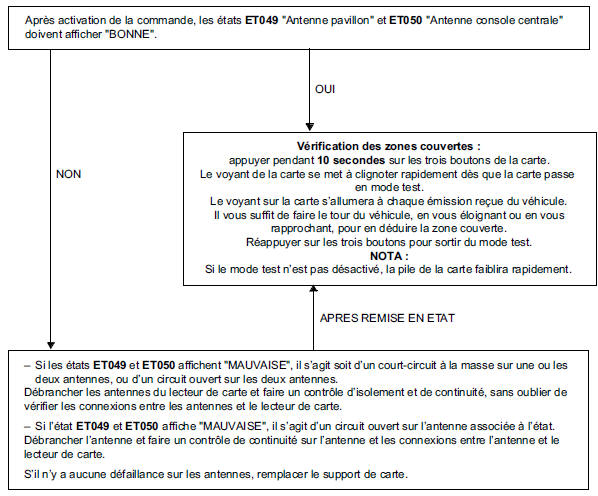

Après activation de la commande, les états ET049 "Antenne pavillon" et ET050 "Antenne console centrale" doivent afficher "BONNE".

Vérification des zones couvertes :

appuyer pendant 10 secondes sur les trois boutons de la carte.

Le voyant de la carte se met à clignoter rapidement dès que la carte passe en mode test.

Le voyant sur la carte s'allumera à chaque émission reçue du véhicule.

Il vous suffit de faire le tour du véhicule, en vous éloignant ou en vous rapprochant, pour en déduire la zone couverte.

Réappuyer sur les trois boutons pour sortir du mode test.

NOTA : Si le mode test n'est pas désactivé, la pile de la carte faiblira rapidement.

• Si les états ET049 et ET050 affichent "MAUVAISE", il s'agit soit d'un court-circuit à la masse sur une ou les deux antennes, ou d'un circuit ouvert sur les deux antennes.

  Débrancher les antennes du lecteur de carte et faire un contrôle d'isolement et de continuité, sans oublier de vérifier les connexions entre les antennes et le lecteur de carte.

• Si l'état ET049 et ET050 affiche "MAUVAISE", il s'agit d'un circuit ouvert sur l'antenne associée à l'état.

  Débrancher l'antenne et faire un contrôle de continuité sur l'antenne et les connexions entre l'antenne et le lecteur de carte.

S'il n'y a aucune défaillance sur les antennes, remplacer le support de carte.
