Renault Espace revue technique automobile: Evaporateur
MATERIEL INDISPENSABLE
Vérin d'organes
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.
Débrancher la batterie.
Déposer :

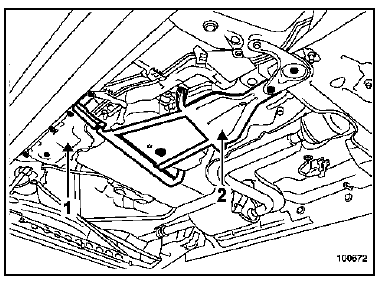

- le cache plastique latéral (1) pour les véhicules non équipés de chauffage additionnel,
- la protection (2) du capot climatiseur,
- dégager le câble de frein de parking sur le capot climatiseur,
- dégager les tuyaux d'alimentation du capot climatiseur.
Placer un vérin d'organes sous le capot du climatiseur.
Déposer toutes les vis de fixation du capot du climatiseur et extraire celui-ci.
Déposer :

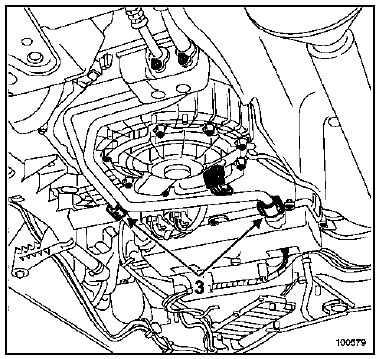

- les deux colliers (3),
- le connecteur de la sonde évaporateur.
Déboîter les tuyaux de l'évaporateur.
| ATTENTION : Prendre soin lors de la dépose du couvercle de maintenir l'évaporateur. |

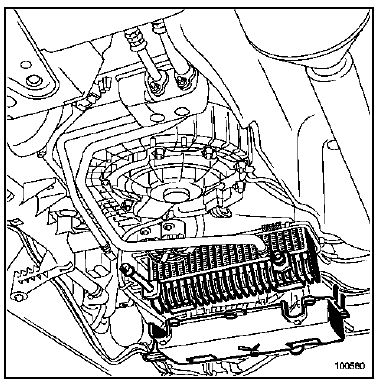

Déposer le couvercle de l'évaporateur avec celui-ci.
REPOSE
Procéder dans le sens inverse de la dépose.
Effectuer le remplissage du circuit de fluide réfrigérant à l'aide d'une station de charge.
| ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8). |
NOTA :
Ne pas oublier avant la repose du capot climatiseur de réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
