Renault Espace revue technique automobile: Cale porte-injecteur

MOTEUR F4R Atmosphérique

DEPOSE

Débrancher la batterie.

La dépose de la cale porte injecteurs nécessite la dépose du collecteur d'admission (voir chapitre 12A Mélange Carburé "Collecteur d'admission").

ATTENTION :

Lors de la dépose des injecteurs ou de la rampe d'injection, prendre garde à la quantité de carburant se trouvant dans la rampe et le raccord. Protéger l'alternateur.

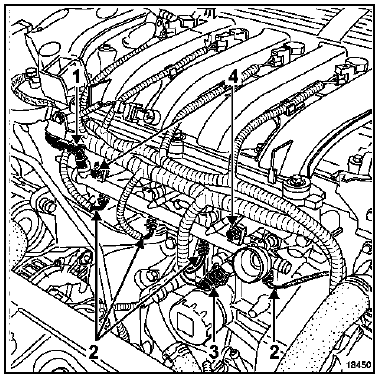

Déposer :

• le protecteur de rampe,
• le raccord d'arrivée et de carburant (1) de la rampe sans pincer le tuyau,
• les connecteurs des injecteurs (2),
• le connecteur du capteur de cliquetis (3),
• les vis de fixation de la rampe (4),
• la rampe d'injection.

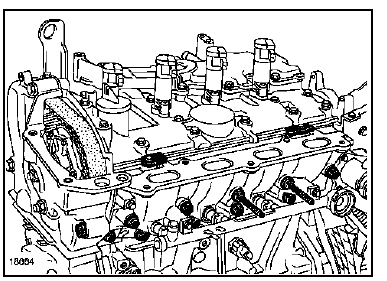

Déposer :

• les vis de fixation de la cale porte injecteurs,
• la cale porte injecteurs.

REPOSE

Remplacer le joint de la cale porte injecteurs.

Reposer la cale porte injecteurs et mettre en place toutes les vis de fixation de la cale porte injecteurs.

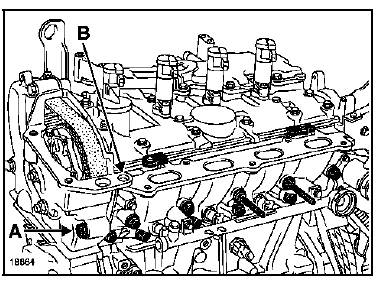

Serrer la vis (A) à la main de façon à plaquer la cale porte injecteurs contre le support pendulaire.

Serrer la vis (B) de façon à plaquer la cale porte injecteurs en hauteur contre le support pendulaire.

Serrer les vis et écrous de fixation de la cale en respectant le couple de serrage.

Pour les autres opérations de repose, procéder dans le sens inverse de la dépose.

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
