Renault Espace revue technique automobile: Câble de sélection
DEPOSE DU CABLE DE SELECTION DES VITESSES
Mettre le véhicule sur un pont élévateur.
Dans le compartiment moteur
Débrancher la batterie.

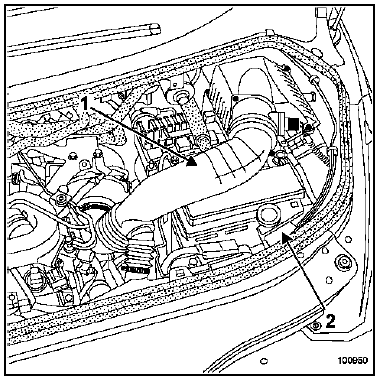

Déposer :
- la Durit d'air (1),
- le support d'écoulement d'eau (2),
- la batterie.

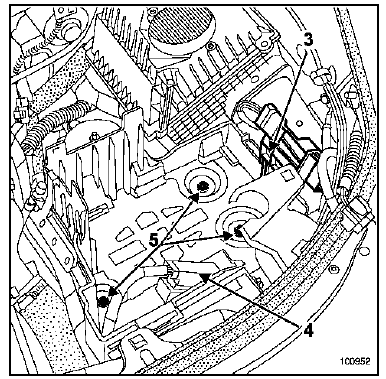

Dégager le boîtier à fusibles du support de batterie.
Dégager le faisceau électrique du support de batterie (3).
Déconnecter et déposer le calculateur Boîte de vitesses automatique (4).
Déposer le support de batterie, vis (5).

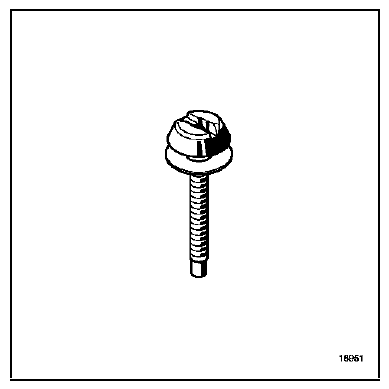

Pour cela, percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.
Déposer les vis à l'aide de l'outil Mot. 1372.

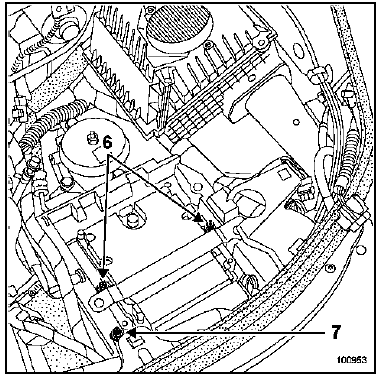

Dégager :
- le calculateur d'injection (deux écrous) afin de déposer les connecteurs du calculateur (6),
- le faisceau électrique (un écrou) sur le bac du calculateur d'injection afin de déposer celui-ci (7).

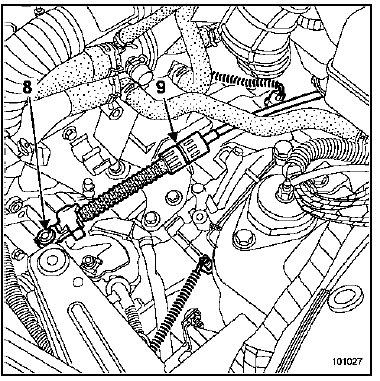

- Mettre en position D le levier de commande et dégager :
- la rotule (8) du câble du contacteur multifonction,
- le câble (9) du contacteur multifonction en déverrouillant l'arrêt de gaine.
NOTA :
Ne pas manoeuvrer la bague orange lors de cette opération. II est possible qu'elle casse à la dépose ou à la repose. NE PAS REMPLACER LE CABLE DE COMMANDE, l'absence de cette pièce ne dégradant pas la fonctionnalité du système.
Sous le véhicule
Déposer :
- la protection sous moteur,
- le pot de détente (voir chapitre 19B Ligne d'échappement "Catalyseur"),
- l'écran thermique.

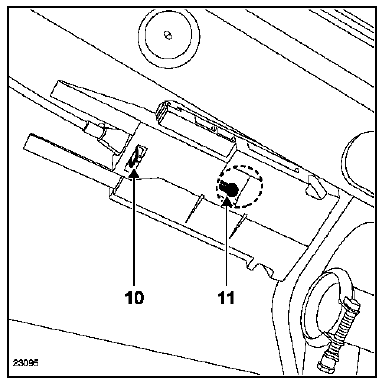

Retirer l'agrafe (10).
Découper le dessous du boîtier de commande suivant l'empreinte circulaire puis défaire la rotule d'ancrage (11).
REPOSE
Procéder dans le sens inverse de la dépose.
Reposer correctement l'écran thermique.
REGLAGE COMMANDE
NOTA :
Le levier de commande et le contacteur multifonction doivent être impérativement en position D.

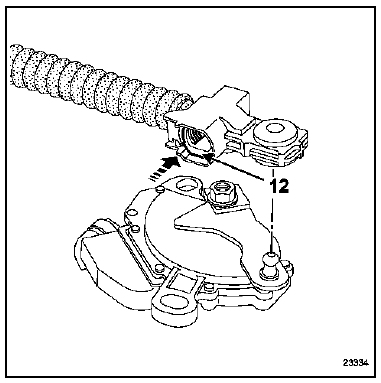

Appuyer sur le clip (12) afin de déverrouiller le câble.

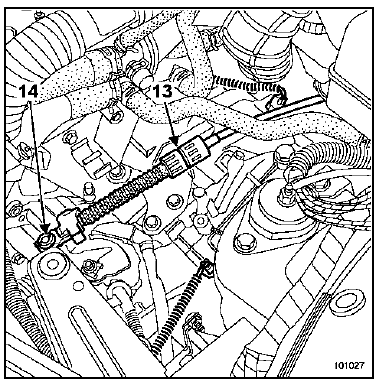

Agrafer le câble de commande dans l'arrêt de gaine (13).
Clipper l'embout du câble sur la rotule du contacteur multifonction (14).

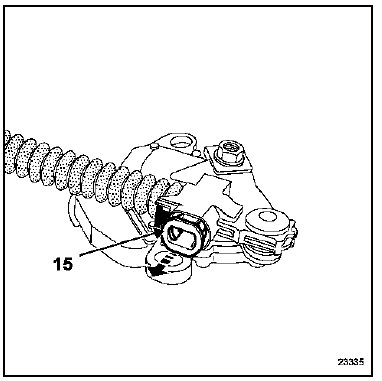

Actionner le clip (15) afin de verrouiller l'embout du câble.
| ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8). |
