Renault Espace revue technique automobile: Boîtier de direction

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 453-01 Pince-Durit

T. Av. 476 Extracteur de rotule

MATERIEL INDISPENSABLE

Vérin d'organes

ATTENTION : la dépose des vis de berceau, des vis de crémaillère et des vis - écrou de chape de direction implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

• la protection sous moteur
• les fixations inférieures de bouclier,
• les roues.

Mettre en place un bloque-volant de direction.

Déposer :

• les pare-boue avant,
• les tirants droit et gauche,

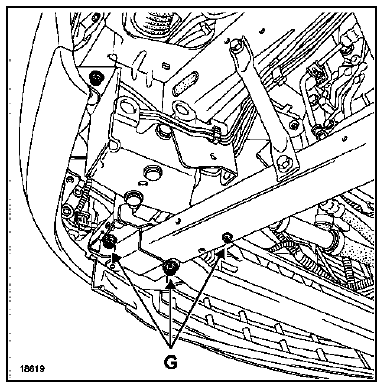

• les vis (G) de longerons en aluminium,
• les deux longerons aluminium,

• les écrous de biellette de renvoi de barre stabilisatrice,
• les écrous de rotule de direction.

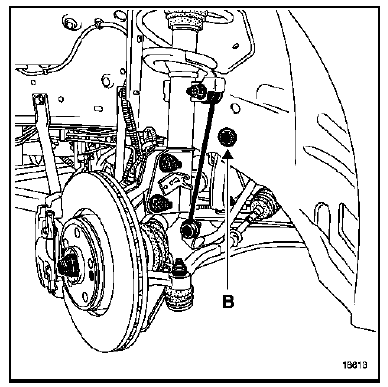

Desserrer les vis (B) de fixation du tirant avant.

Mettre en place le pince-Durit Mot. 453-01 sur le tuyau à basse pression du circuit de direction assistée, au plus près du boîtier de direction.

Déposer :

• la vis de chape de direction,
• la vis de fixation des tuyaux de direction assistée sur le boîtier de direction,

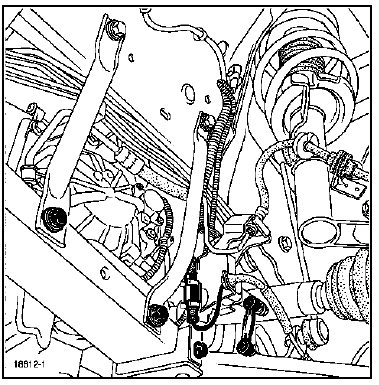

• les vis (Y) de biellette de reprise de couple,
• les vis de tirant acoustique,
• les vis de fixation arrière de berceau.

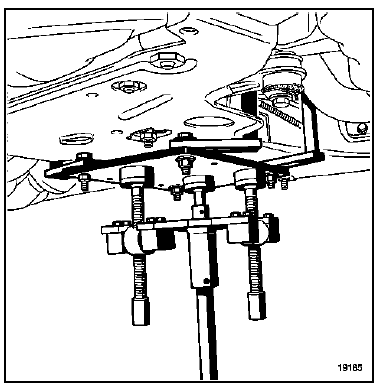

Placer un vérin d'organes sous le berceau.

Déclipper les tuyaux de frein et les câblages du capteur du berceau et des tirants.

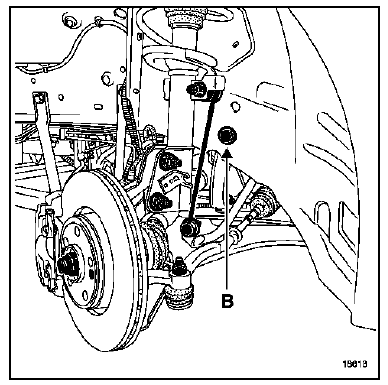

Déposer les deux vis (B) de tirant avant.

Descendre le berceau de 20 cm.

Basculer la barre stabilisatrice vers l'avant.

Déposer :

• l'écran thermique du boîtier de direction,

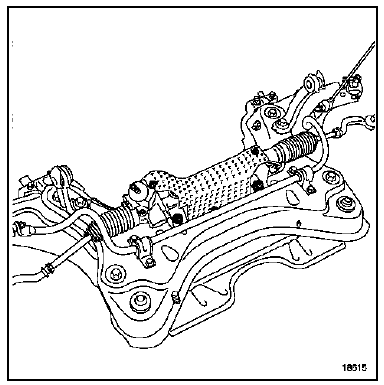

• le boîtier de direction.

REPOSE

ATTENTION : La mise en place de la vis de chape de direction nécessite le calage de la colonne de direction. Voir chapitre "Colonne de direction".

Remplacer :

• les vis de berceau,
• les vis de bras,
• la vis de chape rabattable,
• l'écrou de chape rabattable.

Nota :

Ne pas reposer la cloche située sur l'écrou.

Remplacer le protecteur de rotule de bras inférieur.

Dans le compartiment moteur, aligner la chape rabattable et la queue de pignon du boîtier de direction. Placer l'écrou et la vis de chape. Approcher l'écrou et la vis de chape jusqu'au frein filet.

Immobiliser l'écrou. Serrer au couple préconisé.

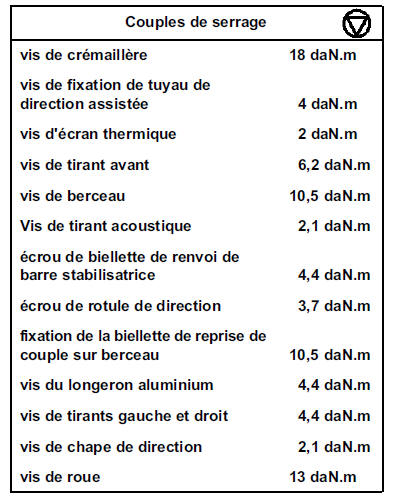

Serrer toutes les fixations aux couples préconisés.

Reposer correctement l'écran thermique.

ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement Electrique). Régler les trains roulants (voir Chapitre Valeurs et réglages des trains roulants).

Nota :

• Effectuer impérativement une initialisation du système de lampe au xénon, si le véhicule en est équipé (voir Chapitre Equipement électrique).
• Effectuer impérativement une initialisation du télémètre du régulateur de vitesse, si le véhicule en est équipé (voir Chapitre Régulateur de vitesse).

Moteur en fonctionnement, remplir et purger le circuit de direction assistée en manoeuvrant de butée en butée le volant de direction.
