Renault Espace revue technique automobile: Actionneurs

DEPOSE

La dépose du bloc optique est nécessaire pour déposer l'actionneur :

• sur certaines motorisations en cas de lampes halogènes,
• en cas de lampes au Xénon.

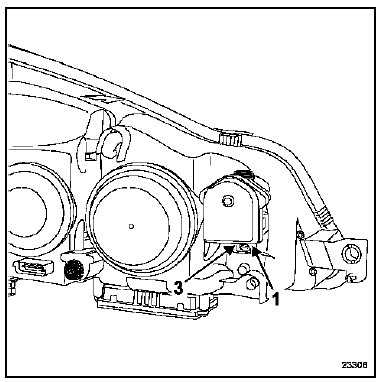

Tourner l'actionneur d'un huitième de tour vers l'extérieur pour le dégager du bloc optique.

Désaccoupler la rotule de la parabole en basculant légèrement l'actionneur.

REPOSE

Maintenir la parabole vers l'arrière de l'optique en tirant sur le culot de la lampe.

Encliqueter la rotule dans l'agrafe du projecteur.

Positionner l'actionneur sur le bloc optique.

Tourner l'actionneur d'un huitième de tour vers l'intérieur pour l'engager dans le bloc optique.

IMPORTANT :

Après avoir reposé les actionneurs, il est nécessaire de procéder au réglage des projecteurs (voir chapitre 80B "Réglage des projecteurs").

Pour l'initialisation du système à lampes au xénon, voir chapitre 80C "Lampes au Xénon".

NOTA :

Les actionneurs des optiques équipés de lampes au Xénon sont spécifiques.

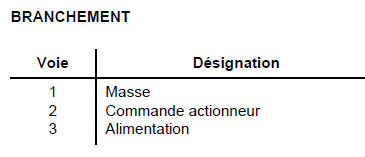

Le repérage des voies est inversé sur les actionneurs pour lampes halogènes et lampes au Xénon.
