Renault Espace revue technique automobile: Traverse support radiateur

Le remplacement de cette pièce est une opération de base pour une collision avant.

Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

Lors d'un remplacement de la traverse seule, il est nécessaire d'effectuer un cordon de mastic du type M.J.Pro (référence : 77 11 172 676) à l'interface afin de garantir la protection anticorrosion de l'accostage.

La pièce fournie par le Magasin de Pièces de Rechange est de couleur noire, elle ne nécessite pas de mise à la teinte lors de son remplacement.

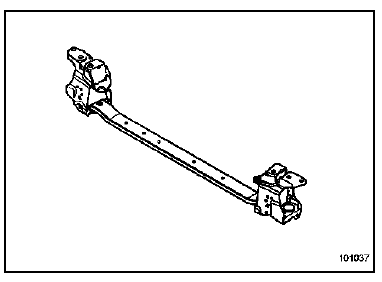

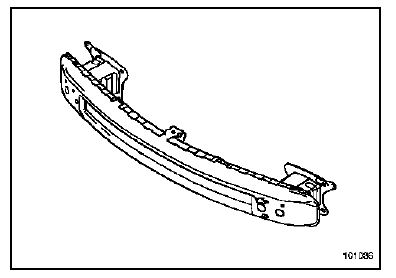

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Traverse extrême avant

Boîtiers intérieurs

Boîtiers extérieurs

Eléments de fixation

Bague taraudée d'anneau de remorquage

Renforts intérieurs

Vis soudées

DEPOSE

Pour accéder aux fixations de la traverse de choc, il est nécessaire de déposer au préalable l'enjoliveur supérieur des blocs optiques et le bouclier avant.

ATTENTION Avant toute intervention sur la traverse, il est nécessaire de soulager le moteur de ses points d'appui ou de sangler les extrémités des longerons afin d'éviter leur écartement.

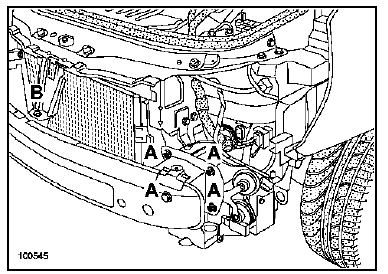

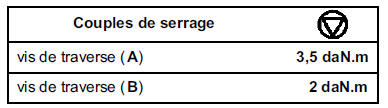

La dépose s'effectue par les vis de fixation latérale (A) (quatre de chaque côté) et la vis de fixation (B) au niveau de la traverse supérieure.

REPOSE

Procéder dans le sens inverse de la dépose.

Le remplacement de cette pièce est une opération de base pour une collision avant en partie basse.

C'est un élément de structure démontable en tôle galvanisée.

Dans la méthode décrite ci-après, vous ne trouverez que les positions des fixations spécifiques à l'élément.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule.

Nota :

Pour accéder aux fixations de la traverse, il est nécessaire de déposer au préalable :

• le bouclier,
• le protecteur sous moteur,

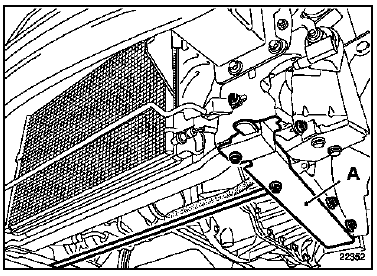

• les deux traverses longitudinales de liaison du berceau (A),
• les fixations inférieures de radiateur,
• le tuyau de climatisation,
• le boîtier support.

DEPOSE - REPOSE

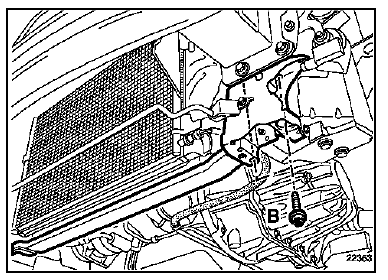

La dépose - repose s'effectue par les vis (B).
