Renault Espace revue technique automobile: Traverse centrale de plancher arrière

Le remplacement de cette pièce est complémentaire au remplacement du longeron arrière pour un choc latéral.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans les chapitres respectifs (voir sommaire).

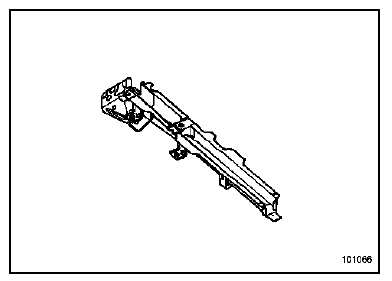

Composition de la piece de rechange

Pièce assemblée avec :

Attache de tirant latéral de train arrière

Renfort d'attache de tirant latéral de train arrière

Support de fixation de réservoir à carburant

Support de fixation de rail de siège arrière

Ecrous sertis

Ecrous soudés

Ecrous cataphorèsés

Pieces concernees (épaisseur en mm) :

Traverse centrale de plancher arrière - 1,5

Attache de tirant latéral de train arrière - 2,5

Renfort d'attache de tirant latéral de train - 2

Support de fixation de réservoir à carburant - 2

Support de fixation de rail de siège arrière - 2,5

Longeron arrière partie arrière - 1,5

Plancher arrière - 0,7

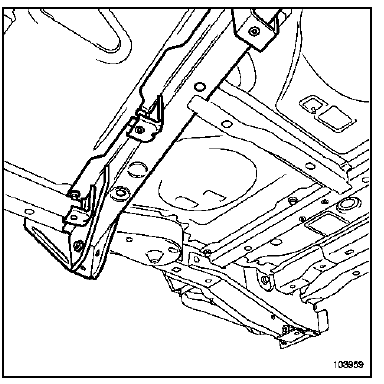

Remplacement complet
