Renault Espace revue technique automobile: Traverse avant de plancher central

Cette pièce peut être remplacée de deux façons :

• Partielle suivant coupe (a, a') Ce type d'opération nécessite de séparer les éléments de la pièce fournie assemblée par le Magasin Pièce de Rechange.

• Complète.

IMPORTANT

Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Fermeture de traverse avant de plancher central

Rivet acier

Ecrou serti

Goujon soudé

PIECES CONCERNEES (épaisseur en mm) :

1. Traverse avant de plancher central - 1

2. Fermeture de traverse avant de plancher central - 1

3. Allonge de plancher central - 1,8

4. Plancher central - 0,8

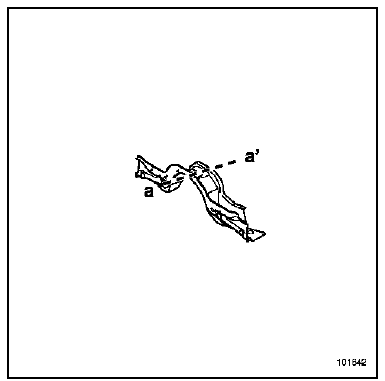

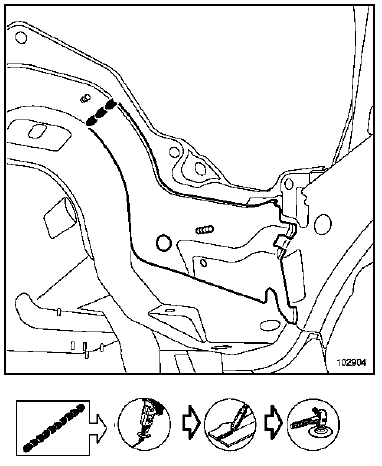

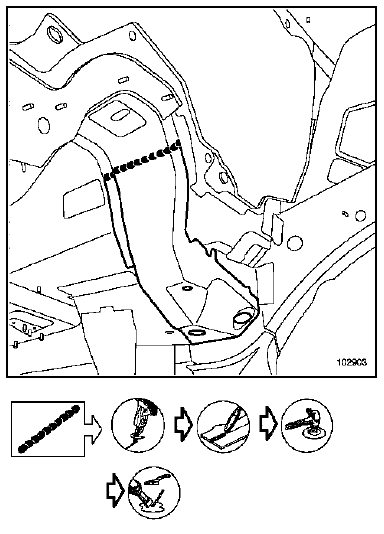

Détail de la coupe (a, a')
