Renault Espace revue technique automobile: Tablier

Le remplacement de cette pièce peut s'effectuer suivant deux possibilités :

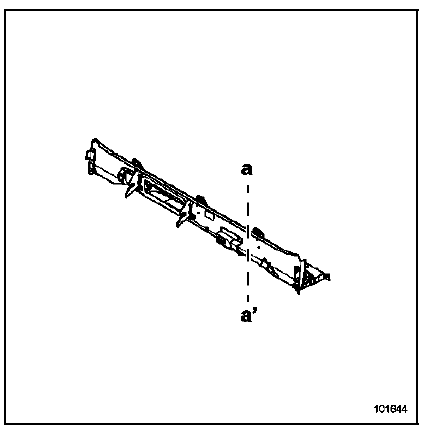

• partielle suivant coupe (a-a'), complémentaire au demi-bloc avant,
• complète, associée à la traverse supérieure de tablier (se reporter à l'opération (42A-N).

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Patte de maintien de planche de bord

Renfort de tablier

Support de moteur d'essuie-vitre

Patte de fixation de côté d'auvent

Patte de maintien de boîtier de chauffage

Goujons soudés

Rivets

PIECES CONCERNEES (épaisseur en mm) :

1. Tablier 1
2. Coupelle d'amortisseur 2

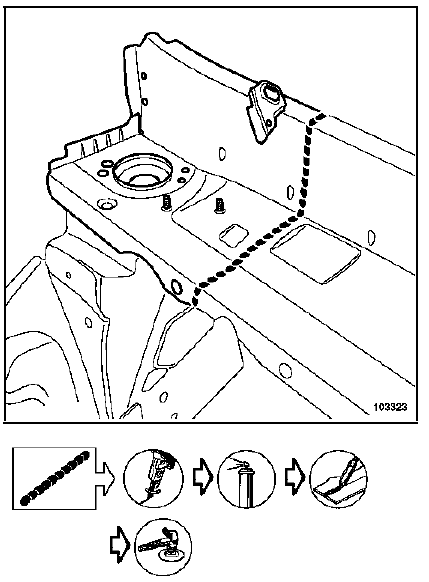

Détail de la coupe (a a')
