Renault Espace revue technique automobile: Support de fixation supérieure d'aile avant

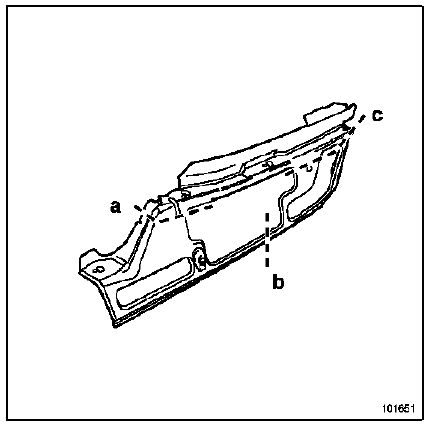

Le remplacement de cette pièce peut être effectué de trois façons :

• partiel, suivant coupe (a, b) complémentaire au renfort supérieur de côté d'auvent partiel,
• partiel, suivant coupe (a, c) complémentaire au renfort supérieur de côté d'auvent complet,
• complet opération de base pour une collision latérale.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Vous trouverez dans la méthode, pour information, un ou plusieurs dessins de la pièce en position sur le véhicule ou décalé.

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec écrou serti.

PIECES CONCERNEES (épaisseur en mm) :

1Support de fixation supérieur d'aile avant 0,7

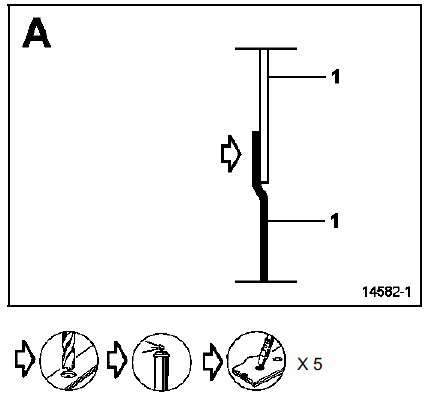

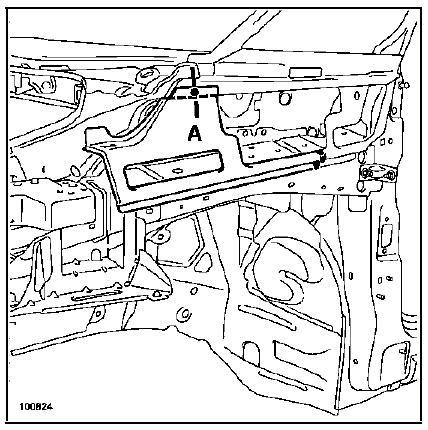

Remplacement selon coupe (a, b)

sur véhicule

sur pièce de rechange

sur véhicule et pièce de Rechange

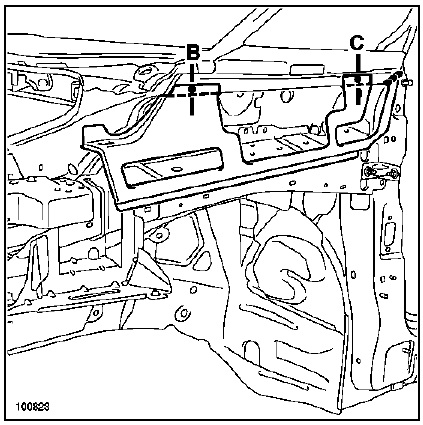

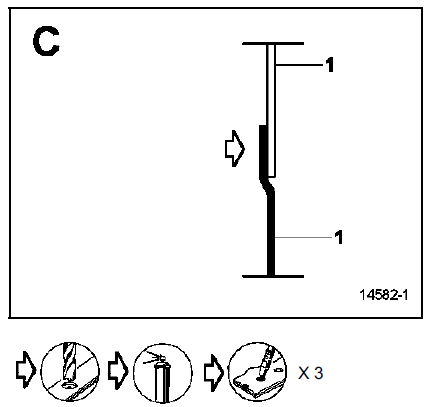

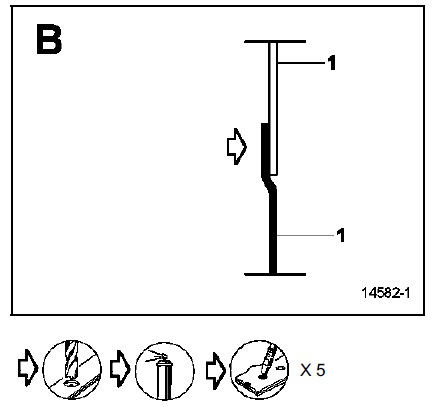

Remplacement selon coupe (a, c)

sur véhicule

sur pièce de rechange

sur véhicule et pièce de Rechange
