Renault Espace revue technique automobile: Relais de la résistance de chauffage

Materiel indispensable

Vérin d'organes

Depose

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

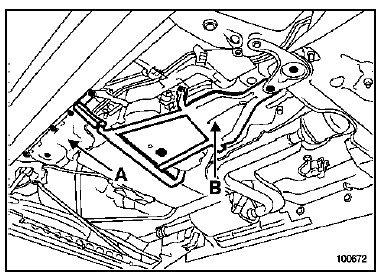

Déposer :

• Le cache plastique latéral pour les véhicules non équipés de chauffage additionnel (a),
• la protection du capot climatiseur (B).

Dégager les tuyaux d'alimentation du capot climatiseur.

Placer un vérin d'organes sous le capot climatiseur.

Déposer toutes les vis de fixation du capot climatiseur et extraire celui-ci.

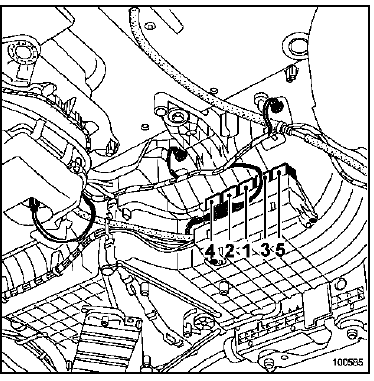

Déposer le relais concerné.

Repose

Procéder dans le sens inverse de la dépose.

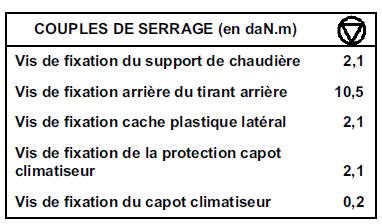

Serrer aux couples :

• Les vis de fixation du support de chaudière (2,1 dan.M),
• Les vis de fixation arrière de berceau (10,5 dan.M),
• Les vis de fixation arrière du tirant arrière (10,5 dan.M),
• Les vis de fixation du cache plastique latéral (2,1 dan.M),
• Les vis de fixation du capot climatiseur (0,2 dan.M).
