Renault Espace revue technique automobile: Platine support de pédalier

Le remplacement de cette pièce est associé au tablier complet avec traverse supérieure (voir chapitre 41A-N) et est complémentaire au pied avant pour un choc latéral.

C'est un élément de structure démontable.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

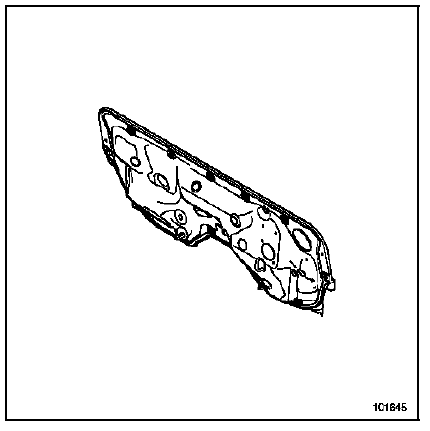

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule.

Pour réaliser cette opération, commander en supplément les agrafes de positionnement dont la référence se trouve sur la planche correspondant à la pièce, dans le catalogue de pièces de rechange du véhicule.

DEPOSE

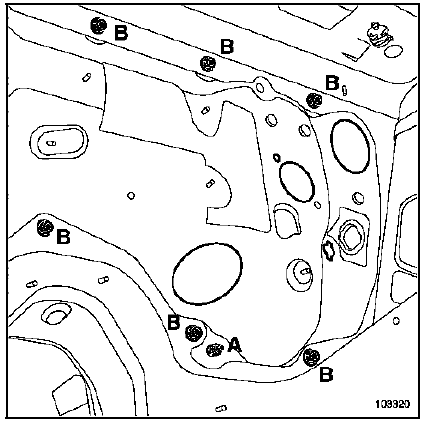

Déposer :

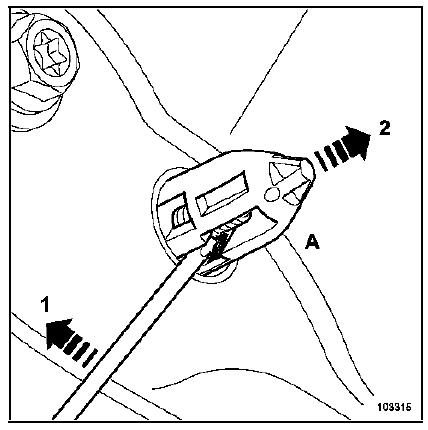

• les deux agrafes d'indexage (A)
• les vis de fixation (B).

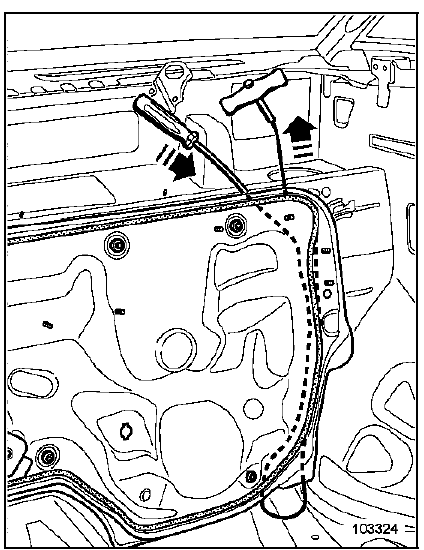

Découper le cordon de colle avec du fil de découpe.

Nota :

Utiliser le fil de découpe uniquement pour les parties latérale et supérieure. Pour la partie inférieure, écarter légèrement la platine, puis utiliser un outil tranchant pour finir la découpe du cordon de colle.

REPOSE

Pour la repose, la méthode de collage et les produits sont identiques au remplacement d'un pare-brise collé (voir la note technique 371A) après avoir effectué le cordon de colle sur la platine.

Reposer

• les deux agrafes d'indexage (A) sur la platine,
• la platine sur le véhicule,
• les vis de fixation (B).
