Renault Espace revue technique automobile: Passage de roue arrière intérieur

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière, de la doublure de custode complète ou partielle du passage de roue arrière extérieur partie avant et arrière.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

1. Pour la soudure de cette pièce il n'y a pas de particularité spécifique à la réparation.
2. Il n'y a pas de particularité pour la version rallongée ou la version avec toit ouvrant, la méthode de remplacement du passage de roue arrière extérieur partie avant reste similaire à la version de base (pavillon court).
3. II est possible de remplacer cette pièce sans remplacer la partie avant et arrière extérieure du passage de roue.

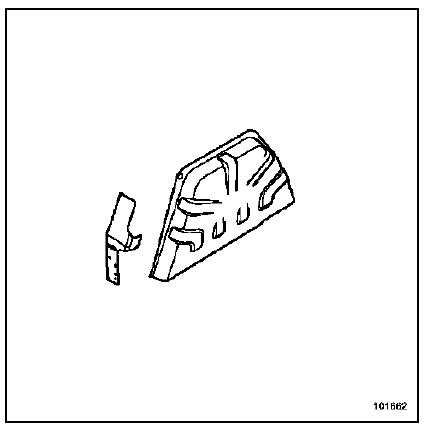

PIECES CONCERNEES (épaisseur en mm) :

1. Passage de roue arrière intérieur 0,7
2. Plancher arrière 0,7
3. Longeron arrière partie arrière 1,5
4. Renfort de brancard arrière 1,2

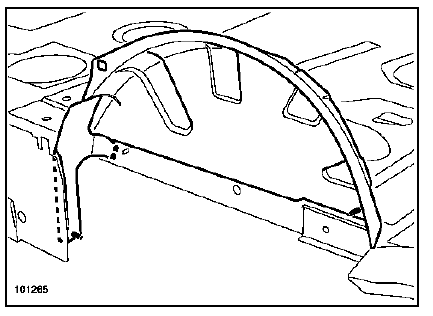

Pièce en position.

Nota :

La méthode de remplacement du passage de roue arrière intérieur côté gauche est identique.
