Renault Espace revue technique automobile: Panneau de porte latérale arrière
Le remplacement de cette pièce est une opération de base pour une collision latérale.
II est nécessaire de commander en supplément :
Deux inserts EM6 référence : 77 03 043 020
Deux vis référence : 77 03 008 155
Les informations concernant les pièces complémentaires ou de déshabillage seront traitées dans leurs chapitres respectifs.
C'est un élément de structure en aluminium.
Pour la réparation de l'aluminium se reporter à la note technique 527A.
RAPPEL :
N'utiliser que des outils, disques abrasifs, abrasifs, réservés à la réparation de l'aluminium, afin d'éviter toute contamination par des particules d'acier, qui entraînerait une corrosion galvanique.
Les systèmes de captation et de filtration devront être spécifiques à l'aluminium et ne jamais être pollués même en faible quantité par des poussières d'acier.

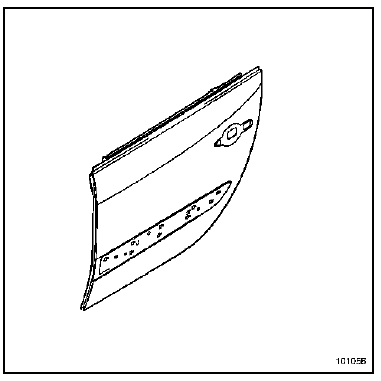

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
- Renfort supérieur
- Raidisseur de panneau
- Amortissants
- Renfort de commande d'ouverture
- Rivets
- Mastic préformé
PIECES CONCERNEES (épaisseur en mm) :
- Panneau de porte 1,1
- Caisson de porte 1,2
- Renfort anti-intrusion 2,5
IMPORTANT :

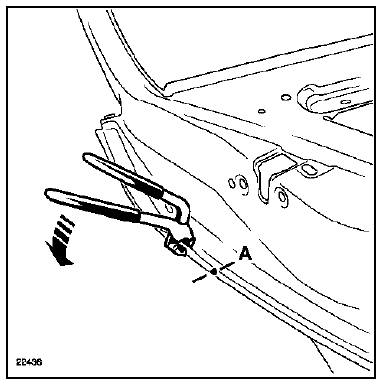

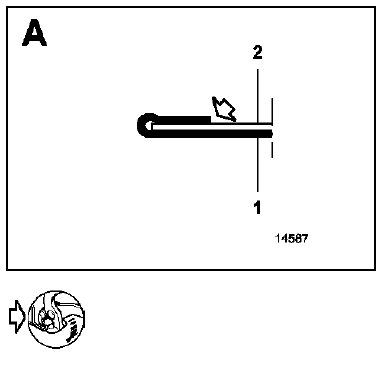

La dépose du panneau de porte doit être effectuée à l'aide de la pince à désertir spécifique référence : Car. 1657.
L'usage de la disqueuse est interdit en l'absence de systèmes de captation et de filtration spécifique à l'aluminium.
Particularités de l'assemblage d'origine
RAPPEL :
- Panneau de porte 1,1
- Renfort anti-intrusion 2,5
NOTA :

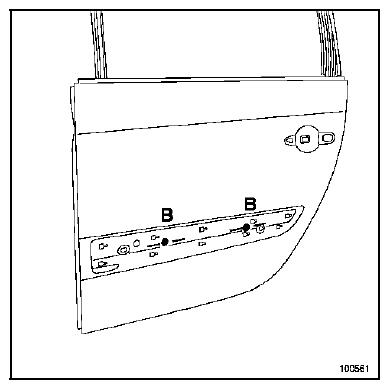

Le panneau est centré et assemblé en B avant sertissage par "fluoperçage".
En réparation, il est nécessaire de remplacer cet assemblage par une vis et un insert.

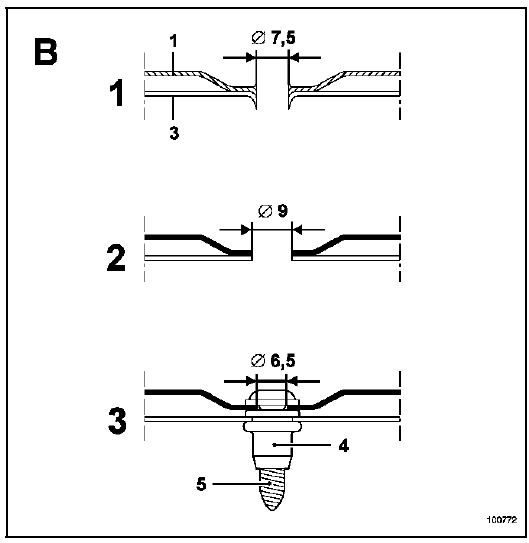

1 ASSEMBLAGE D'ORIGINE (fluoperçage).
2 DESASSEMBLAGE
3 ASSEMBLAGE REPARATION
A l'aide de l'outil Car. 1504, poser un insert EM6 (4) référence : 77 03 043 020 sur le renfort (3) ; voir Note Technique 532A.
Percer le panneau de rechange à
6,5 mm.
Après encollage, utiliser les vis (5) référence : 77 03 008 155 pour assurer l'assemblage.

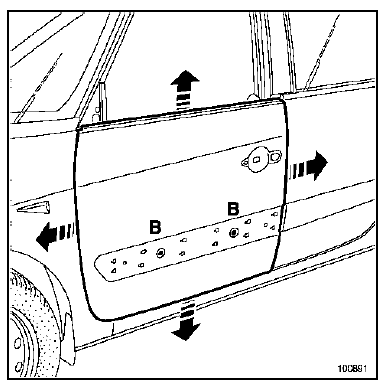

Ajustage du panneau (idem panneau avant)
II est conseillé de réaliser un montage à blanc du panneau sur le véhicule avant son sertissage définitif.
Vérifier les jeux, serrer les deux vis (B) puis repérer leur position.
Déposer le panneau et procéder à l'encollage.
NOTA :

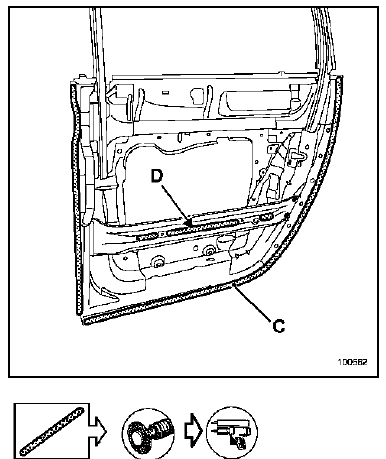

II est nécessaire d'utiliser une colle de structure bicomposant spécifique pour l'aluminium sur la périphérie (zone de sertissage C), référence : 77 11 219 885.
Pour les zones (D), utiliser une colle de calage type M.J.Pro (référence : 77 11 172 376).

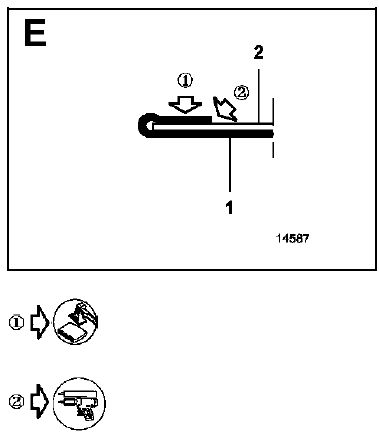

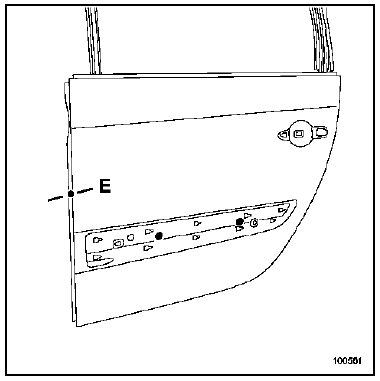

Utiliser une colle type M.J.Pro (référence : 77 11 172 376) pour assurer l'aspect et l'étanchéité après sertissage du panneau.

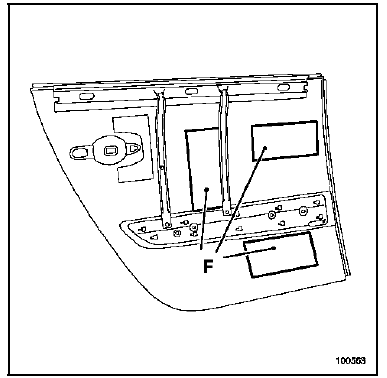

| ATTENTION : S'assurer de la présence des trois insonorisants de panneau (F). |
Dans le cas où le redressage du panneau nécessite la dépose même partielle d'un ou plusieurs insonorisants, ceux-ci devront être remplacés systématiquement.
