Renault Espace revue technique automobile: Moteurs de mixage

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 1608Tournevis dynamométrique

MATERIEL INDISPENSABLE

Vérin d'organes

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie

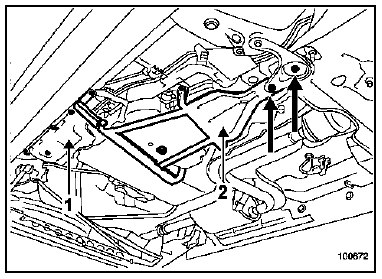

Déposer :

• le cache plastique latéral (1) pour les véhicules non équipés de chauffage additionnel,
• la protection (2) du capot du climatiseur.

Dégager :

• le câble de frein de stationnement sur le capot du climatiseur,
• les tuyaux d'alimentation du capot du climatiseur.

Placer un vérin d'organes sous le capot du climatiseur.

Déposer toutes les vis de fixation du capot du climatiseur.

Extraire le capot climatiseur.

Le moteur de mixage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

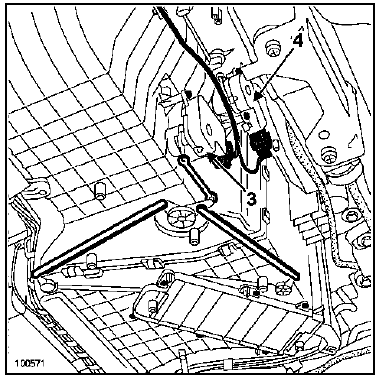

3. Moteur de mixage Gauche
4. Moteur de mixage Droit

Débrancher le connecteur concerné.

Déposer :

• les deux vis de fixation du moteur de mixage concerné,
• le moteur de mixage concerné.

REPOSE

Procéder dans le sens inverse de la dépose.
