Renault Espace revue technique automobile: Maître cylindre

ATTENTION : Prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage.

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

NOTA :

Pour le moteur F4R Atmosphérique, ne pas déposer la batterie.

Débrancher la batterie.

Déposer la batterie.

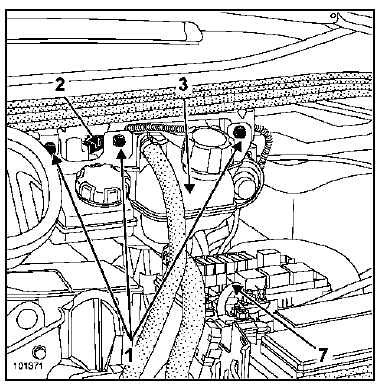

Dévisser les trois vis (1) de maintien du vase d'expansion et du bocal de liquide de frein supérieur.

Débrancher le connecteur (2) de niveau de liquide de frein.

Dégager le vase d'expansion (3).

F4R

Moteur atmosphérique

Déposer :

• le manchon d'air,
• le boîtier résonateur d'air.

Moteur turbocompressé

Déposer :

• le boîtier de filtre à air,
• le manchon d'air.

F9Q - G9T - P9X - V4Y

Moteurs F9Q ET G9T

Moteur P9X

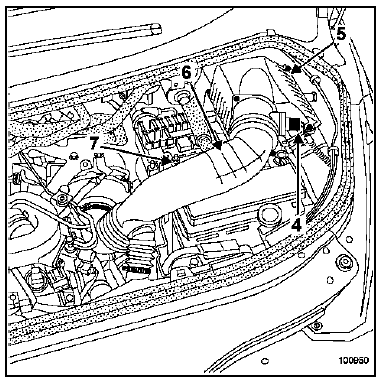

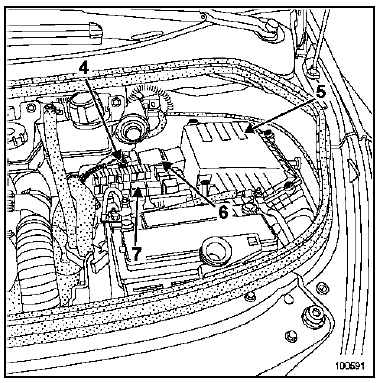

Débrancher le connecteur (4) du débitmètre d'air.

Déposer :

• le boîtier de filtre à air (5),
• le manchon d'air (6).

Moteurs tous types

Repérer les tuyaux du maître-cylindre.

Dégager le boîtier interconnexion moteur (7).

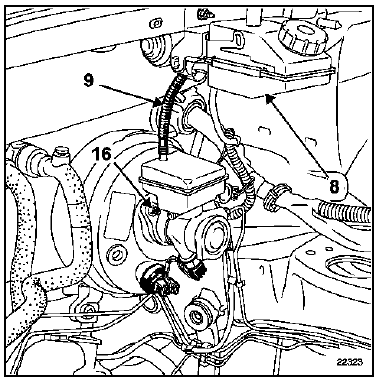

Vider le bocal supérieur de liquide de frein (8).

Déposer :

• le bocal supérieur de liquide de frein (8),
• le tuyau de liaison (9) entre les bocaux supérieur et inférieur.

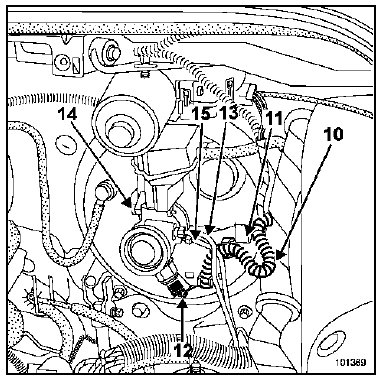

Déclipper le faisceau (10) du capteur de pression du maître-cylindre.

Déposer le support (11) du faisceau du capteur de pression.

Débrancher le connecteur de pression (12) sur le maître-cylindre.

PK6

Déposer le tuyau (13) d'alimentation de l'émetteur d'embrayage hydraulique.

Tous types

Déposer :

• la vis (14) de fixation du bocal inférieur de liquide de frein sur le maître-cylindre,
• le bocal inférieur de liquide de frein.

Vidanger le liquide de frein du bocal inférieur.

Déposer :

• les tuyaux de frein (15) du maître-cylindre,
• les écrous (16) de fixation du maître-cylindre sur l'amplificateur de freinage,
• le maître-cylindre.

REPOSE

NOTA :

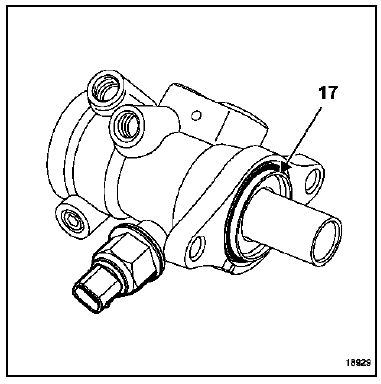

Remplacer systématiquement le joint (17) du maîtrecylindre par un joint neuf.

Reposer le bocal de liquide de frein inférieur en appuyant pour l'encliqueter dans le maître-cylindre.

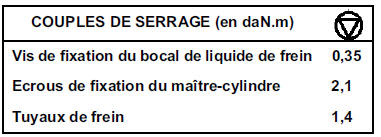

Serrer la vis de fixation du bocal de frein (0,35 daN.m).

Aligner le maître-cylindre avec l'amplificateur de freinage pour que la tige de poussée entre dans le maître-cylindre.

Serrer les écrous de fixation du maître-cylindre (2,1 daN.m).

Reposer les tuyaux de frein en fonction de leurs repérages.

Serrer les tuyaux de frein (1,4 daN.m).

PK6

Reposer le tuyau d'alimentation de l'émetteur d'embrayage hydraulique.

TOUS TYPES

S'assurer :

• de la présence des deux joints toriques lors de la repose du tuyau de liaison entre les deux bocaux,
• du bon positionnement du joint torique dans les gorges du tuyau.

Procéder dans le sens inverse de la dépose.

ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Effectuer une purge du circuit de freinage (voir chapitre "Purge du circuit de freinage").
