Renault Espace revue technique automobile: Longeron avant partie avant

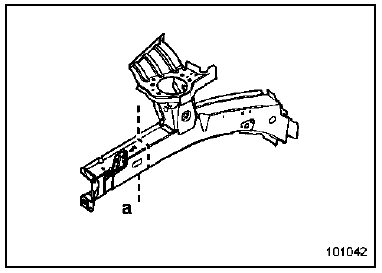

Le remplacement de cette pièce peut s'effectuer suivant deux possibilités :

• partiel suivant la coupe (a),
• Complet.

L'utilisation du banc de réparation est indispensable.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Composition de la piece de rechange

Pièce assemblée avec :

Renfort de longeron (côté gauche)

Support moteur

Support traverse

Support boîte (côté gauche)

Support batterie (côté gauche)

Renfort intérieur

Renfort de choc

Entretoise de fixation berceau

Centreur

Ecrous sertis

Ecrous soudés

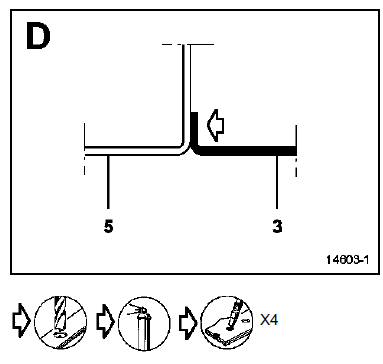

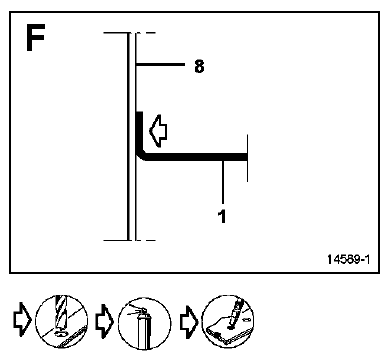

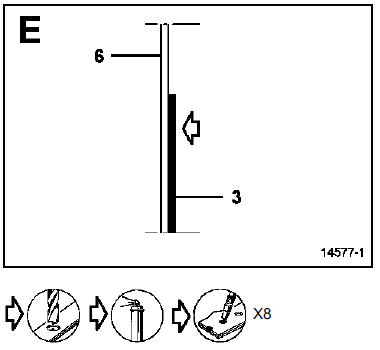

Pieces concernees (épaisseur en mm) :

1. Longeron avant -1,8
2. Renfort de longeron -2
3. Support moteur -2,5
4. Passage de roue partie avant - 0,8
5. Côté d'auvent - 1,2/2
6. Passage de roue - 2
7. Renfort support moteur - 1,5
8. Fermeture de longeron partie avant - 1,5/2,5
9. Longeron avant partie central - 4
10. Partie arrière de passage de roue - 1
11. Renfort arrière de longeron avant gauche - 2,5
12. Fermeture de traverse avant de plancher central - 1
13. Allonge de traverse avant de plancher central - 1,8

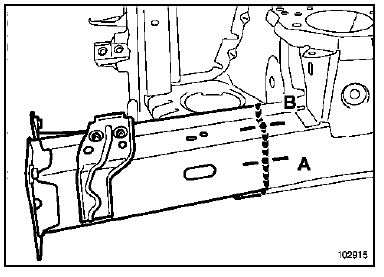

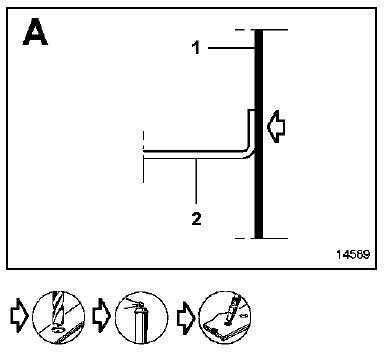

Partielle

Nota :

Attention à préserver le renfort (2) lors de l'opération.

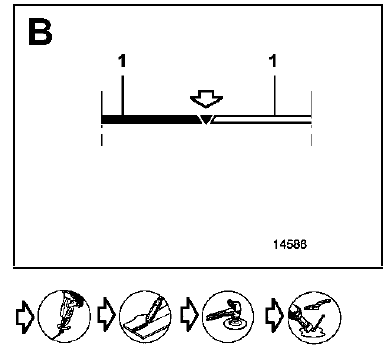

Attention La coupe s'effectue derrière la ligne de raboutage.

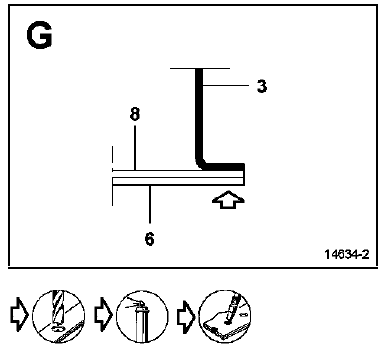

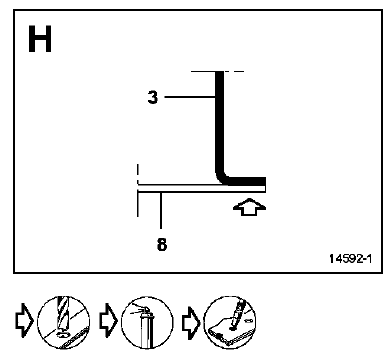

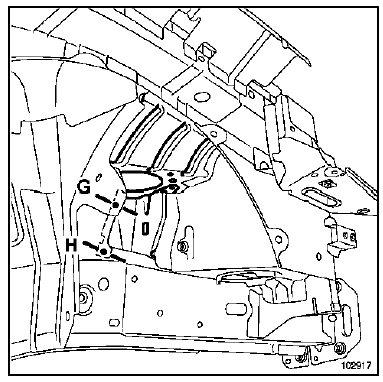

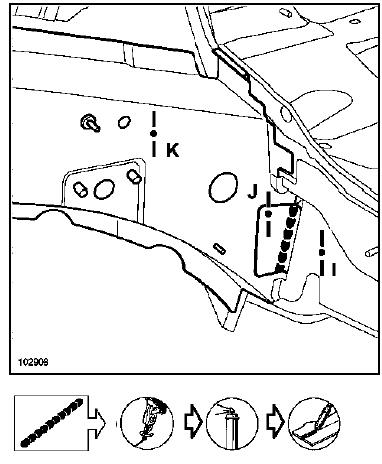

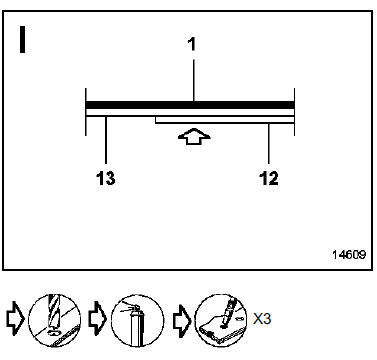

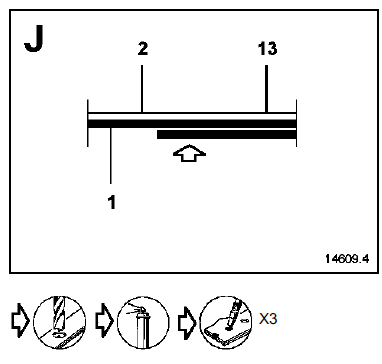

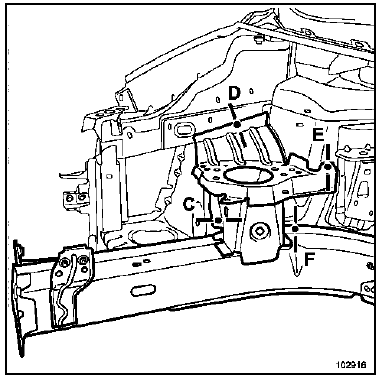

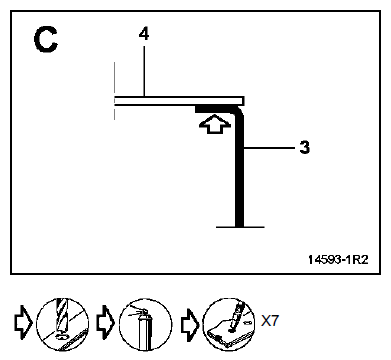

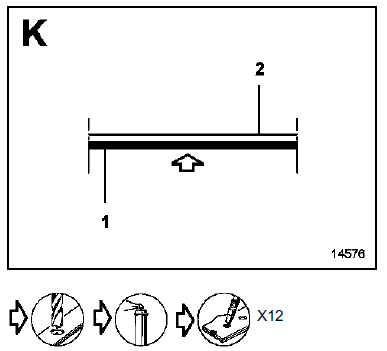

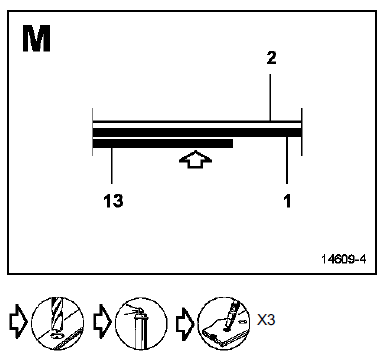

Complet

Particularité du longeron droit

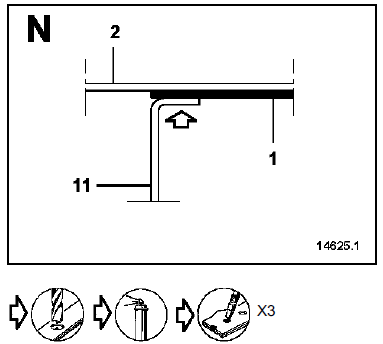

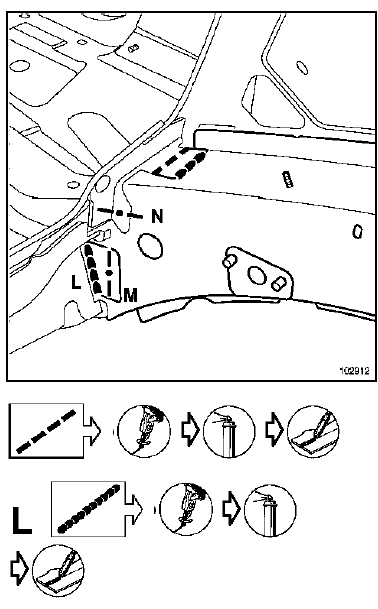

Particularité du longeron gauche
