Depose
- la chaudière (voir chapitre 61B, Dépose-repose de l'appareil de chauffage),
- le silencieux (voir chapitre 61B, Silencieux),
- le support de la chaudière (voir chapitre 61B, Déshabillage-rhabillage de l'appareil de chauffage).

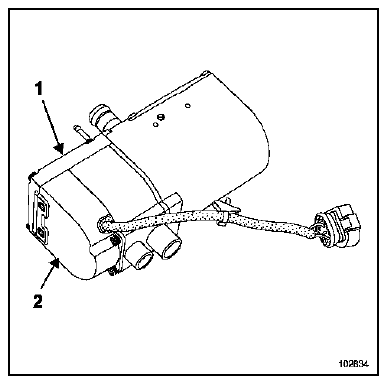

Déposer :
- le couvercle (1),
- le coffret de commande (2).
Débrancher le connecteur interne du coffret de commande à l'aide d'un petit tournevis.
Nota :
Risque de casse des pattes de maintien du connecteur.

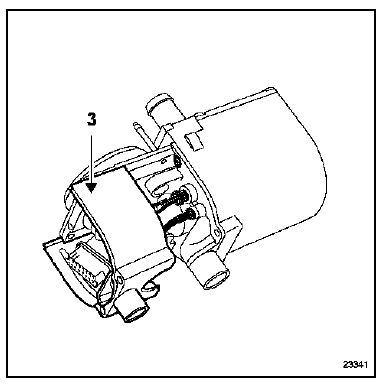

Déposer le boîtier (3) pour accéder à la bougie à incandescence et au détecteur de flamme.

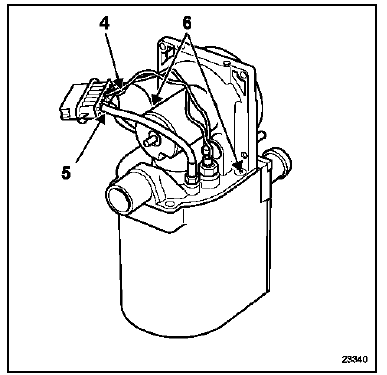

Déposer les clips à l'aide d'un jeu de piges (Ms.787) :
- de la bougie à incandescence (4),
- du détecteur de flamme (5),
- de la soufflerie.
Déposer les deux vis de fixation (6).
Déposer :

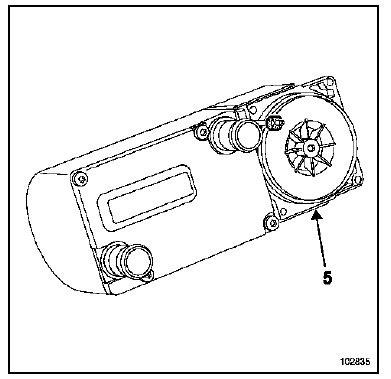

- la soufflerie (5),
- la chambre de combustion.
Placer un tournevis plat et large à l'intérieur du conduit d'alimentation de liquide de refroidissement pour déboîter l'échangeur de chaleur.
Déposer le joint torique à l'aide un tournevis fin (voir chapitre 61B, Appareil de chauffage autonome).
REPOSE
| ATTENTION Avant la repose, vérifier l'état des connecteurs. |
Nota :
- Remplacer impérativement le joint de soufflerie.
- Graisser le joint de l'échangeur de chaleur.
- Placer délicatement le joint de la chambre de combustion.
- Placer correctement le joint de la soufflerie, le joint possède un ergot de positionnement.
Procéder dans le sens inverse de la dépose.
Faire l'appoint de liquide de refroidissement.
Purger le circuit de refroidissement.

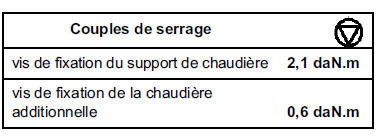

Serrer aux couples :
- les vis de fixation du support de chaudière (2,1 daN.m),
- les vis de fixation de la chaudière sur son support (0,6 daN.m).
