INITIALISATION DU SYSTEME DE LAMPES AU XENON

Cette procédure est à réaliser après toute opération sur un projecteur, sur un capteur ou sur un élément des trains roulants avant le réglage de projecteurs.

Mettre le véhicule sur une aire plane et horizontale.

IMPORTANT :

Ne pas serrer le frein de stationnement.

S'assurer que le véhicule soit à vide. Ne pas monter dans le véhicule pendant la durée de l'opération.

Vérifier la pression des pneus et ouvrir le capot moteur.

Brancher les outils de diagnostic et vérifier l'absence de défaut.

Mettre le contact, allumer les feux de croisement, sélectionner et valider le calculateur "Lampe à décharge".

Lancer la commande : "AC010 : Calibration calculateur".

REMARQUE :

II est possible de vérifier que le système soit initialisé :

• la valeur du capteur avant lue par le paramètre "PR017 : Hauteur avant" doit être identique à la valeur de hauteur avant initiale (PR004),
• la valeur du capteur arrière lue par le paramètre "PR018 : Hauteur arrière" doit être identique à la valeur de hauteur arrière initiale (PR005).

Sans couper le contact, à l'aide d'un régloscope, procéder au réglage des projecteurs par les vis (D) pour la hauteur et (E) pour la direction.

IMPORTANT :

L'assiette du véhicule ne doit pas changer entre l'initialisation et le réglage des projecteurs. Ces deux opérations sont indissociables.

IMPORTANT :

L'initialisation du système est impossible :

• si la vitesse véhicule est absente ou non nulle,
• si la position d'un capteur est hors tolérance,
• si la configuration du calculateur n'est pas correctement réalisée.

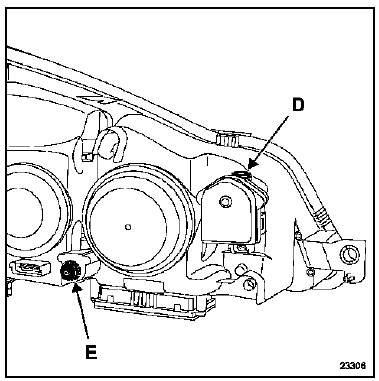

REGLAGE DES PROJECTEURS

• actionner la vis (D) pour le réglage en hauteur,
• actionner la vis (E) pour le réglage en direction.

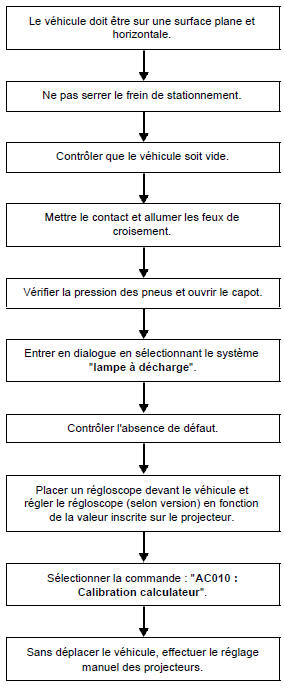

Initialisation des projecteurs à lampes au Xénon et réglage des projecteurs
