Renault Espace revue technique automobile: Garniture de dossier

DEPOSE

NOTA : pour dégarnir le dossier, il n'est pas nécessaire de déposer l'assise.

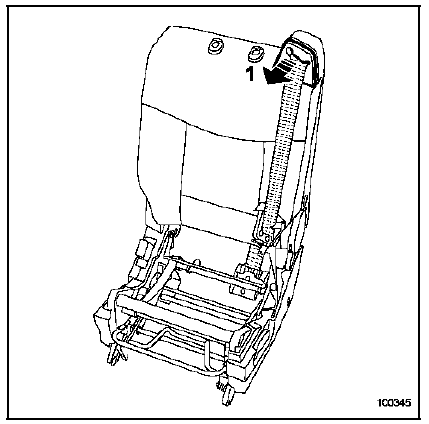

Déclipper le cache (1).

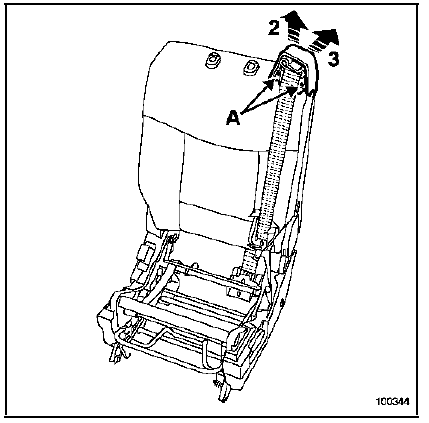

Déposer les deux vis (A).

Dégager le cache en (2) et (3).

Incliner le carter inférieur.

Dégager :

• les deux élastiques de maintien (B),
• la sangle de déverrouillage du siège.

Déposer le carter inférieur.

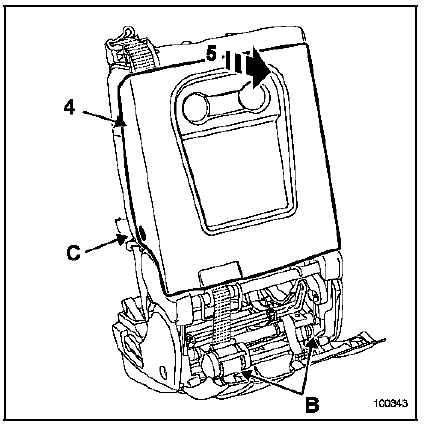

Dégager les deux fixations latérales (C) en leur faisant faire un quart de tour.

Exercer une pression en (4) en déclippant la coque en partie supérieure (5).

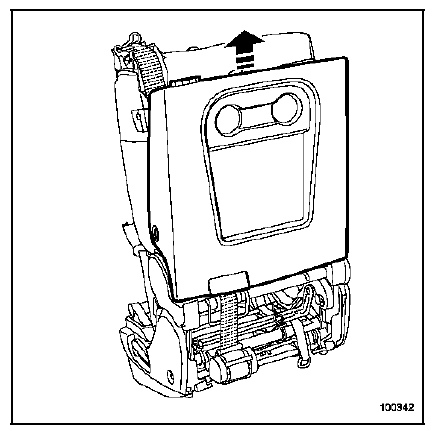

Dégager la coque vers le haut.

Dégager les profils de retenue de coiffe.

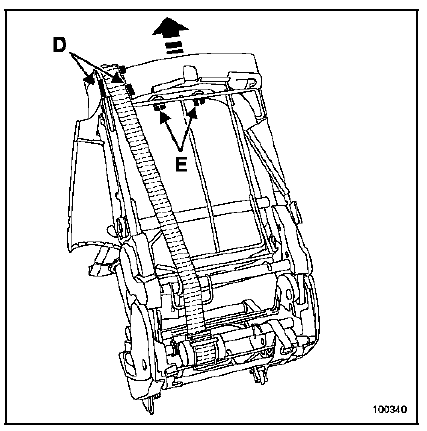

Dégager les profils de retenue (D).

Déclipper les deux guides appuie-tête (E).

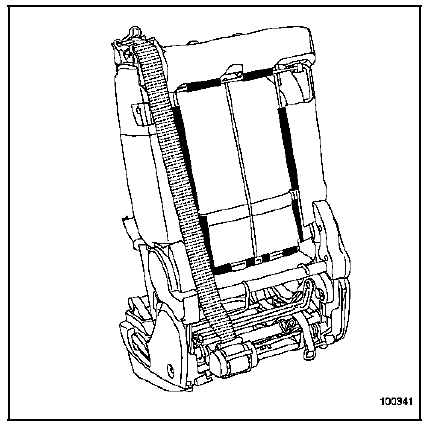

Dégager l'ensemble "garniture de dossier / guides appuie-tête".

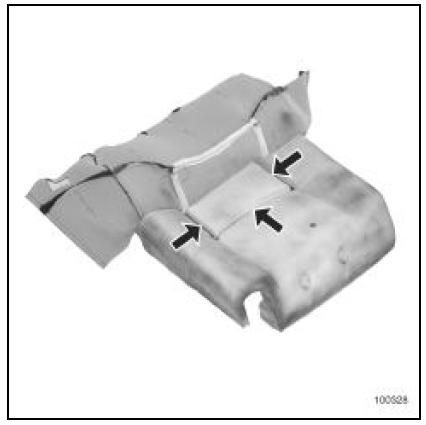

ATTENTION : lors de la séparation "coiffe - mousse",maintenir les bandes de velcro.

REPOSE

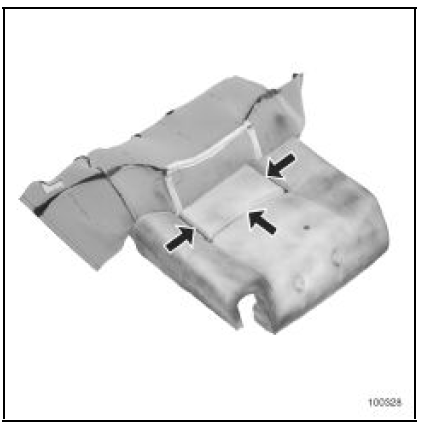

Avant la repose de la coiffe sur la mousse, vérifier le bon collage des bandes de velcro.

Procéder dans le sens inverse de la dépose.
