Renault Espace revue technique automobile: Garniture de custode

DEPOSE

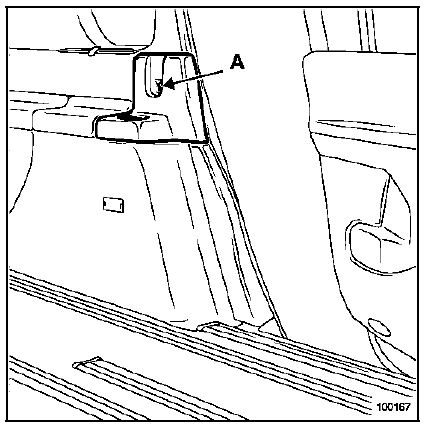

Déposer l'obturateur et la vis (A).

Déclipper la garniture porte-gobelet arrière.

Déposer :

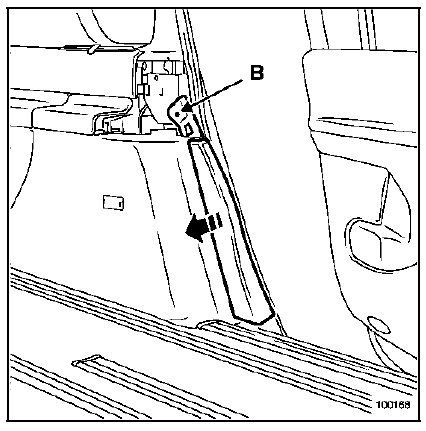

• la vis (B),
• la garniture supérieure de bas de marche arrière.

Dégager partiellement les joints d'encadrement de porte arrière et de hayon.

ATTENTION : la manipulation des joints d'encadrement doit s'effectuer soigneusement afin d'éviter tous risques de détérioration et de salissure.

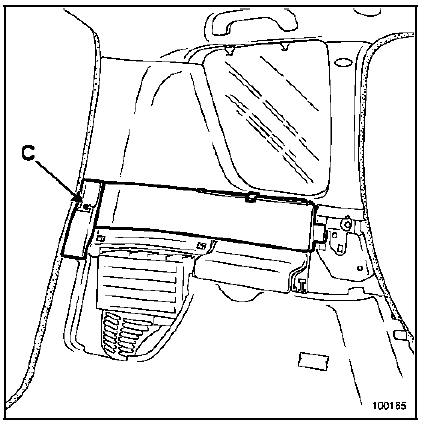

Déposer la vis (C).

Déclipper soigneusement la garniture d'accoudoir arrière.

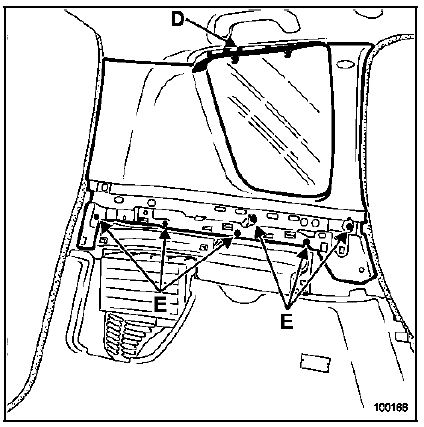

Déclipper la garniture support rideau pare-soleil (D).

Déposer les vis (E) Déclipper la garniture en partie inférieure.

Dégager la garniture vers le bas.

Particularités de la version longue

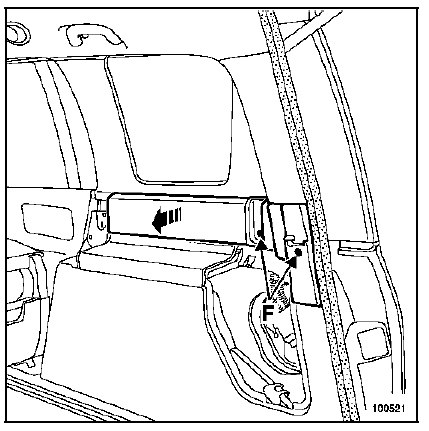

Déposer les vis (F).

Déclipper soigneusement la garniture d'accoudoir arrière.

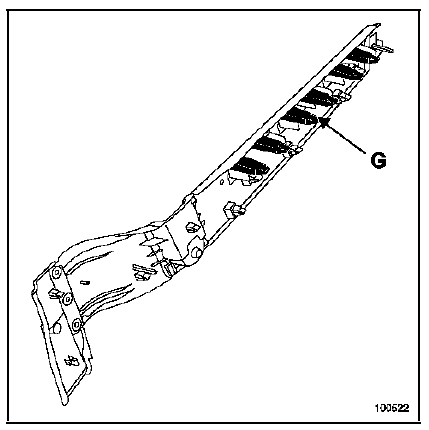

ATTENTION : lors de la dépose de la garniture d'accoudoir, les clips (G) entraînent une résistance qui peut engendrer une détérioration de la garniture.

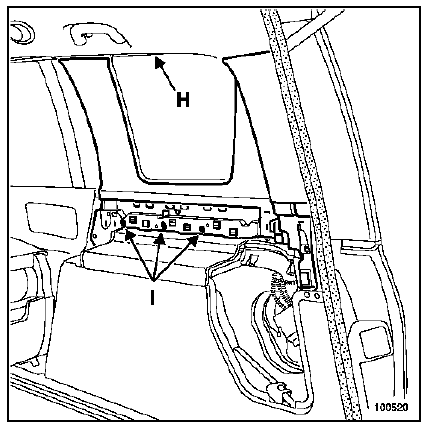

Déclipper la garniture support rideau pare-soleil (H).

Déposer les vis (I).

Déclipper la garniture en partie inférieure.

Dégager la garniture vers le bas.

REPOSE

Procéder dans le sens inverse de la dépose.
