Renault Espace revue technique automobile: Faisceau électrique externe

Depose

Depose

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Dégager l'unité de commande de frein de stationnement avec son support (voir chapitre 61b, pompe de dosage).

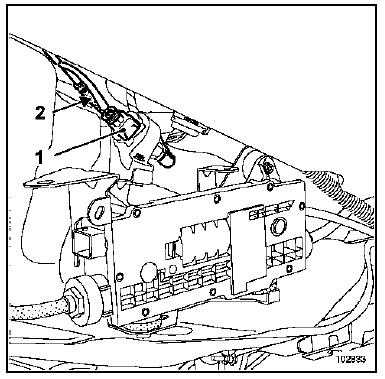

Débrancher le connecteur (1).

Débrancher le connecteur (1).

Déposer le collier.

Débrancher la durit de carburant (2).

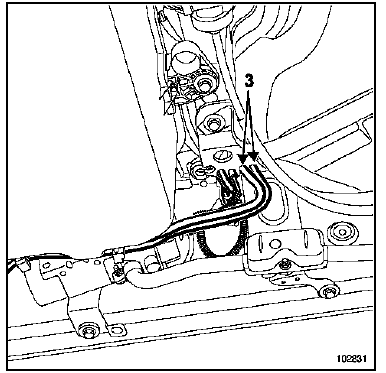

Dégager l'ensemble (3) Durit et faisceau électrique

Dégager l'ensemble (3) Durit et faisceau électrique fixés sur le réservoir de carburant.

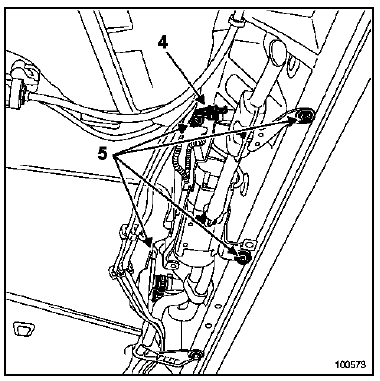

Débrancher le connecteur (4).

Débrancher le connecteur (4).

Déposer les quatre vis de fixation (5) du support de chaudière.

Soutenir la chaudière.

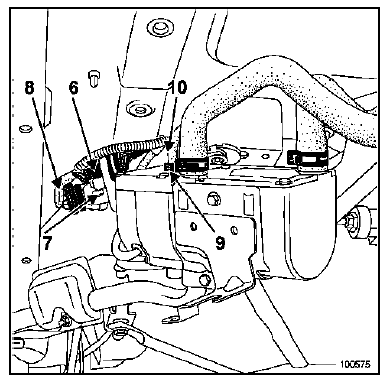

Débrancher le connecteur (6).

Débrancher le connecteur (6).

Déclipper en (7) le connecteur (8).

Dégager le collier de fixation (9).

Débrancher la durit (10) d'alimentation de la chaudière.

Déposer l'ensemble "durit d'alimentation et faisceau électrique" du réservoir de carburant.

Déposer les colliers.

Déposer les colliers.

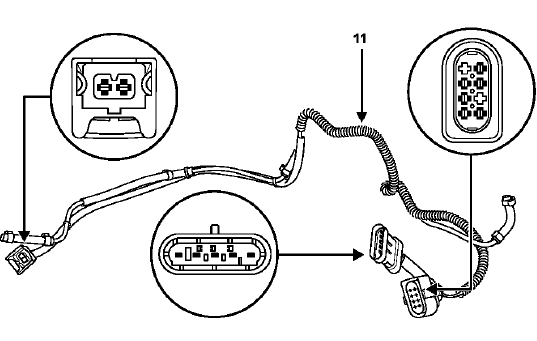

Dégager la gaine (11).

Repose

Procéder dans le sens inverse de la dépose.

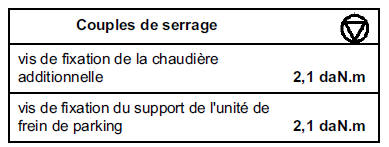

Serrer aux couples :

  • les vis de fixation du support de chaudière (2,1 daN.m),
  • Les vis de fixation du support de l'unité de chauffage (2,1 dan.M).
Attention

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
