Renault Espace revue technique automobile: Ensemble conduits entree d'air du motoventilateur

Depose

Important :

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 8).

Mettre le véhicule sur un pont élévateur.

Débrancher la batterie.

Déposer le siège avant droit (voir chapitre 72a-a).

Déposer :

• La garniture de pied milieu côté droit,
• La garniture de bas de marche côté droit (voir chapitre 71a).

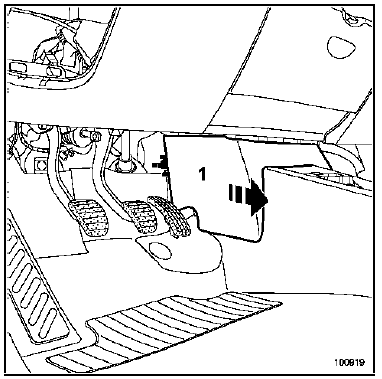

Déposer le cache (1).

Dégager partiellement la moquette avant côté droit pour accéder aux conduits d'air.

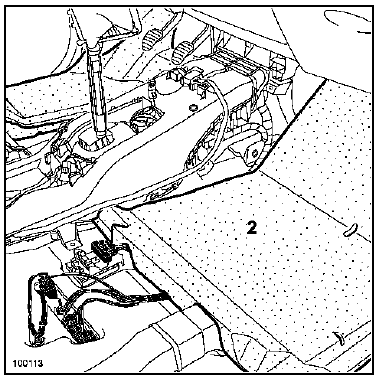

Déposer l'insonorisant (2).

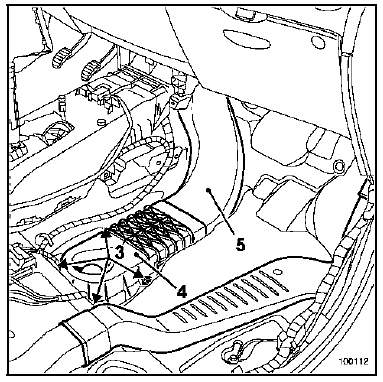

Déposer :

• Les quatre écrous (3) de fixation,
• Les conduits (4) et (5).

Repose

Procéder dans le sens inverse de la dépose.

Important :

Remettre en service le calculateur d'airbag à l'aide des outils de diagnostic (voir chapitre 8).

Nota :

• Positionner correctement l'antenne de démarrage (1) sur le conduit d'air.
• Pour la repose du siège avant droit, se reporter au chapitre 72a-a.
