Renault Espace revue technique automobile: Durit d'alimentation en carburant

Matériel indispensable

Vérin d'organes

Pompe de dosage

Important

Lors de cette opération, il est impératif :

• De ne pas fumer et de ne pas approcher d'objet incandescent près de l'aire de travail,
• De se protéger des projections de carburant dues à la pression résiduelle régnant dans les canalisations,
• De protéger les zones sensibles à l'écoulement de carburant,
• De prendre garde à l'écoulement de carburant lorsque le réservoir est plein.

Depose

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Dégager l'unité de commande de frein de stationnement avec son support (voir chapitre 61B, Pompe de dosage).

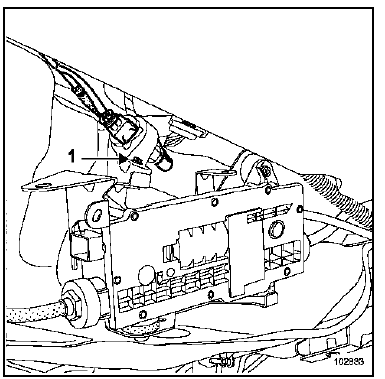

Déposer la vis de fixation (1) de la pompe de dosage.

Déposer :

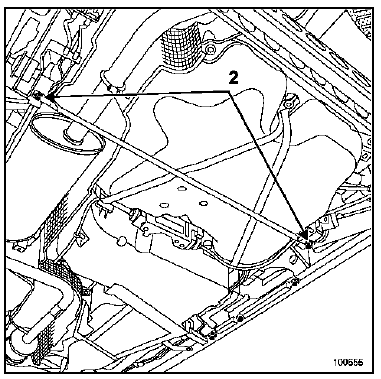

• les vis de fixation (2) du tirant,
• Le tirant.

Mettre en place le vérin d'organes sous le réservoir.

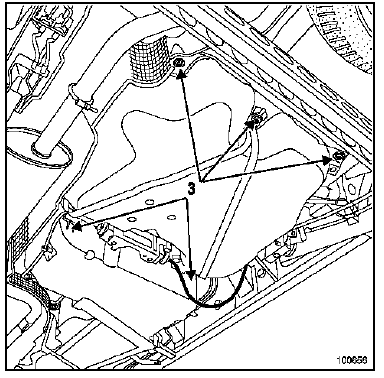

Déposer les vis de fixation (3) du réservoir.

Attention Prendre soin de ne pas poser le réservoir sur l'écran thermique.

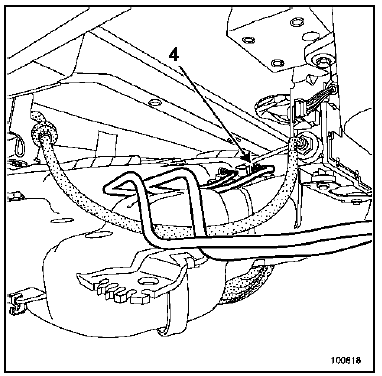

Descendre légèrement le réservoir puis débrancher le tuyau d'alimentation (4).

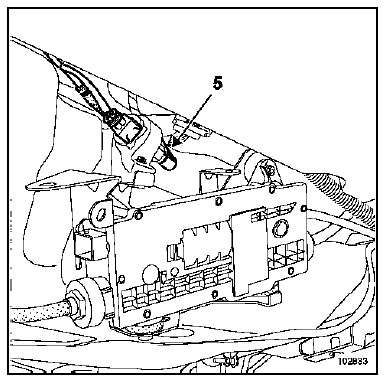

Débrancher le tuyau d'alimentation (5).

Repose

Procéder dans le sens inverse de la dépose.

Prendre soin de ne pas pincer les tuyaux.

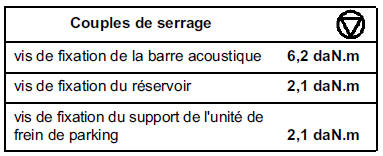

Serrer aux couples :

• Les vis de fixation de la barre acoustique (6,2 dan.M),
• Les vis de fixation du réservoir (2,1 dan.M),
• Les vis de fixation du support de l'unité de frein de stationnement (2,1 dan.M).

Attention Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Chaudiere

Depose

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Dégager l'unité de commande de frein de stationnement avec son support (voir chapitre 61b, pompe de dosage).

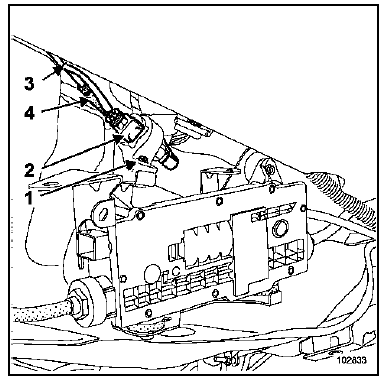

Déposer la vis de fixation (1) de la pompe de dosage.

Débrancher le connecteur (2) de la pompe de dosage.

Déposer :

• Le collier de fixation (3),
• La durit (4) fixée sur la pompe de dosage.

Dégager l'ensemble "durit faisceau électrique".

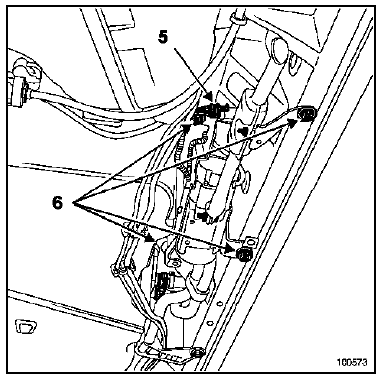

Débrancher le connecteur (5) de la chaudière.

Déposer les quatre vis de fixation (6) en maintenant la chaudière.

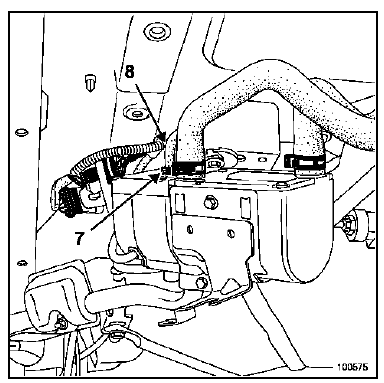

Dégager le collier de fixation (7).

Débrancher la durit (8) d'alimentation de la chaudière.

Repose

Procéder dans le sens inverse de la dépose.

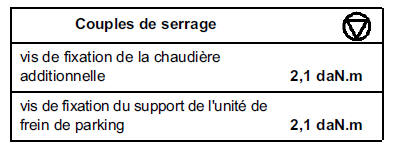

Serrer aux couples :

• Les vis de fixation de la chaudière additionnelle (2,1 dan.M),
• Les vis de fixation du support de l'unité de frein de stationnement (2,1 dan.M).

Attention Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
