Renault Espace revue technique automobile: Déshabillage-rhabillage de l'appareil de chauffage

L'appareil de chauffage est situé du côté droit, sous le véhicule, entre le châssis et le bloc de climatisation.

Deshabillage

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer la chaudière (voir chapitre 61b, déposerepose de l'appareil de chauffage).

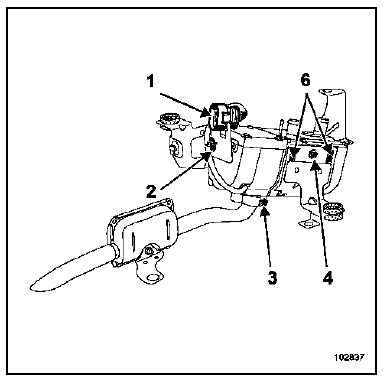

Débrancher le connecteur (1).

Dégager le clip (2).

Desserrer la vis (3).

Déposer le silencieux côté chaudière.

Déposer la vis (4) de fixation de la chaudière.

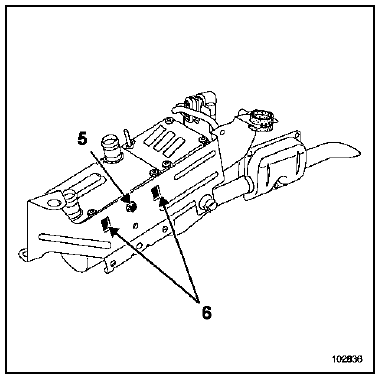

Déposer la vis (5) de fixation de la chaudière.

Extraire le support de la chaudière en le dégageant de ses ergots (6).

Rhabillage

Procéder dans le sens inverse de la dépose.

Faire l'appoint de liquide de refroidissement.

Purger le circuit de refroidissement.

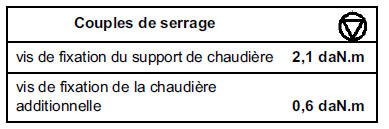

Serrer aux couples :

• les vis de fixation du support de chaudière (2,1 daN.m),
• Les vis de fixation de la chaudière sur son support (0,6 dan.M).
