Renault Espace revue technique automobile: Coulisse de montant fixe de porte arrière

DEPOSE

Déposer la garniture de porte (chapitre 72A-B) (respecter les consignes de sécurité).

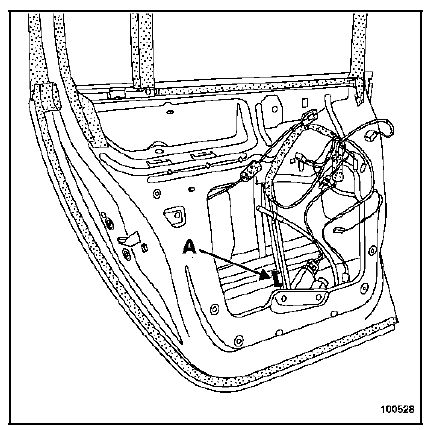

Déposer l'agrafe de fixation de la vitre (A).

Dégager la vitre de l'axe d'entraînement du lève-vitre.

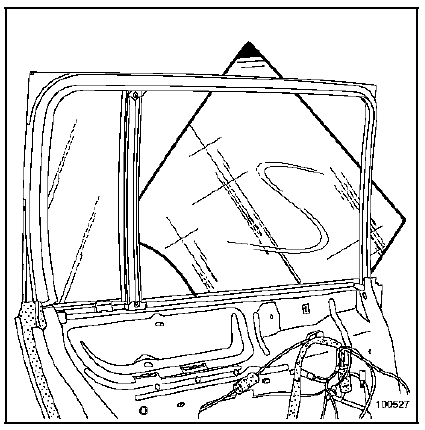

Positionner la vitre dans le caisson de porte.

Dégager :

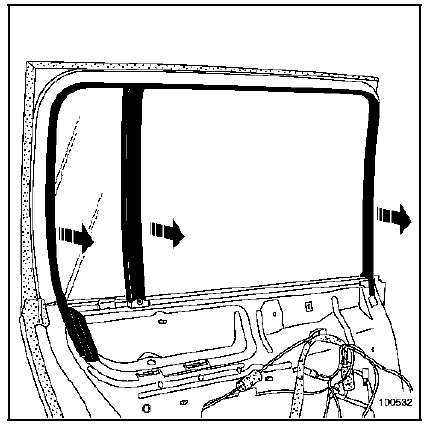

• l'enjoliveur d'encadrement intérieur,

• le lécheur intérieur,

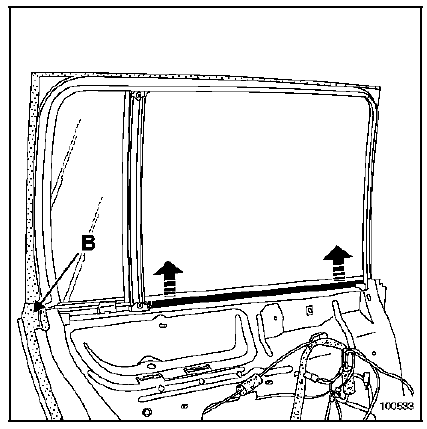

• la partie supérieure du joint de double étanchéité (B).

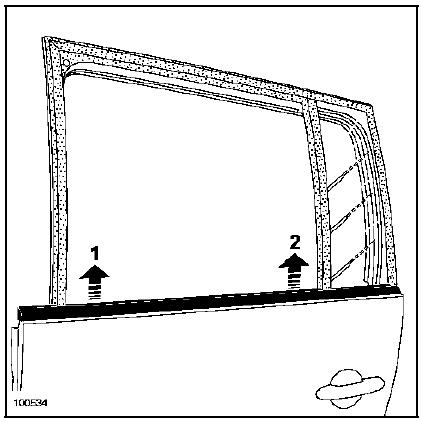

A l'aide de l'outil Car. 1363, dégager soigneusement le lécheur extérieur en (1) puis en (2).

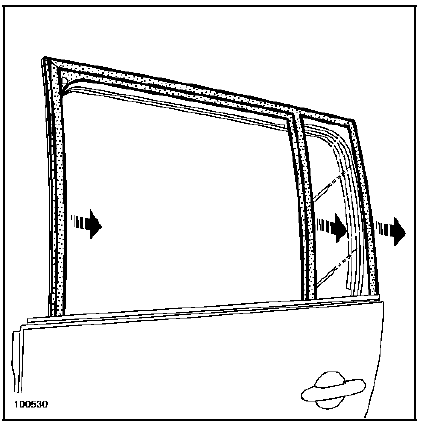

Déclipper soigneusement le joint d'encadrement de porte.

Déposer la vitre par l'extérieur de la porte.

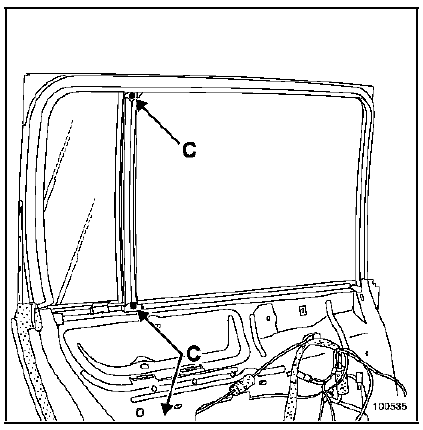

Déposer les vis de fixation de la coulisse de vitre fixe (C).

REPOSE

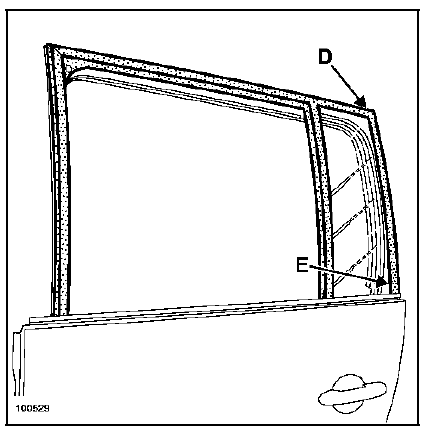

Positionner et chausser le joint à l'angle (D) en prenant soin de le glisser derrière le panneau (E).

Clipper le joint sur toute sa longueur.

Pour les particularités de la repose de la garniture de porte, consulter le chapitre 72A-B (respecter les consignes de sécurité).
