Renault Espace revue technique automobile: Conduit d'air arriere pied milieu superieur

Depose

Important :

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic (voir chapitre 8).

Débrancher la batterie.

Déposer :

• La garniture inférieure de pied milieu (voir chapitre 59a-a),
• la garniture supérieure de pied milieu (voir chapitre 71A-C).

Avancer au maximum le siège avant concerné.

Reculer au maximum le siège arrière concerné.

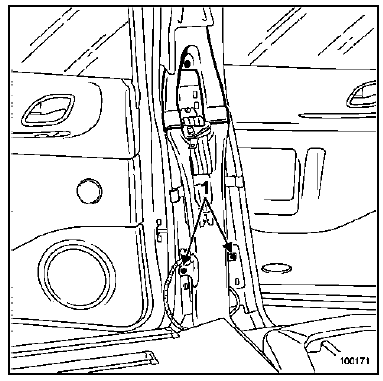

Déclipper les rivets plastique (1).

Dégager le manchon d'air inférieur vers le bas puis vers le haut.

Désolidariser le manchon (2).

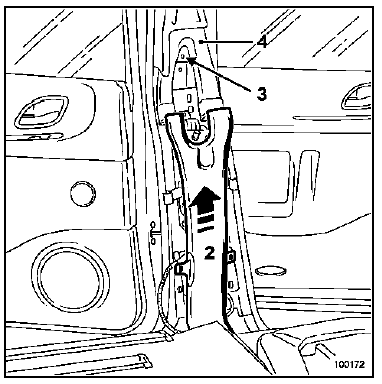

Déclipper le rivet plastique (3).

Déposer le conduit d'air (4) en le descendant.

Repose

Procéder dans le sens inverse de la dépose.

Placer le conduit d'air arrière pied milieu supérieur à l'intérieur du pied milieu.

Emboîter le conduit d'air arrière pied milieu supérieur dans le conduit d'air coudé.

Important :

Remettre en service le calculateur d'airbag à l'aide des outils de diagnostic (voir chapitre 8).
