Renault Espace revue technique automobile: Capteur d'angle du volant

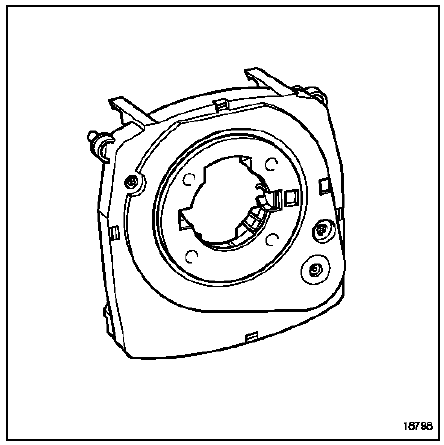

Le contrôle dynamique de conduite utilise un capteur d'angle de volant pour mesurer la trajectoire souhaitée par le conducteur. Cette information est interprétée comme une commande conducteur.
Ce capteur est situé sur la colonne de direction, il est clippé sur l'ensemble du commutateur rotatif.
DEPOSE
- Mettre les roues du véhicule droites.
IMPORTANT :
Avant toute opération sur le système d'airbag, verrouiller le calculateur à l'aide des outils de diagnostic. Consulter le chapitre "Equipement électrique".

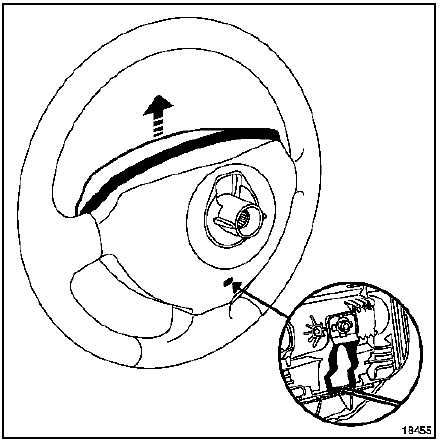

- Déposer le module airbag frontal conducteur.

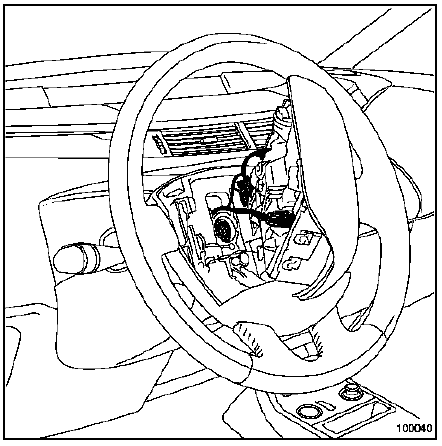

- Débrancher :
- les connecteurs d'airbag,
- les connecteurs dans le volant.

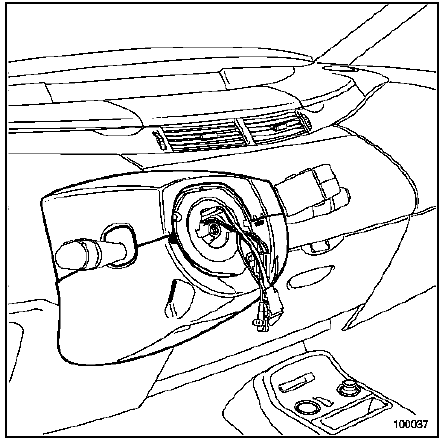

- Déposer :
- la vis de volant.
- les deux vis de fixation de coquille,
- la coquille supérieure,
- la coquille inférieure.

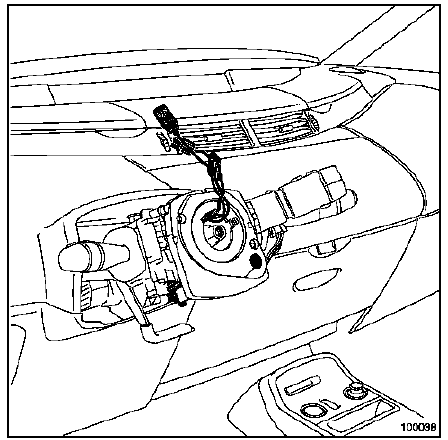

- Débrancher le connecteur du capteur d'angle de volant.
- Soulever deux par deux les clips supérieurs et inférieurs en faisant légèrement basculer le corps du capteur.
- Déposer le capteur d'angle de volant.
REPOSE
- Retirer la goupille si le capteur est neuf.

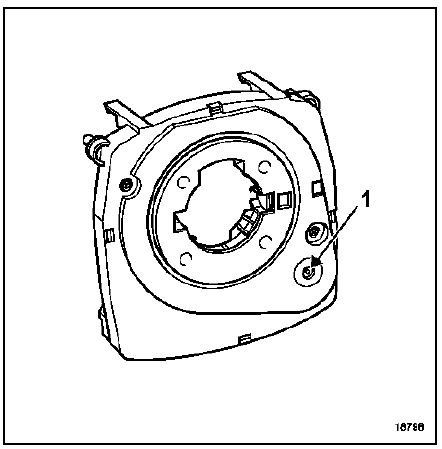

- Garder le repère de couleur jaune visible au centre du hublot (1).
- Centrer le capteur d'angle de volant à l'aide des guides.
- Verrouiller les clips.
- Procéder dans le sens inverse de la dépose.
| ATTENTION : Les cannelures du volant possèdent des détrompeurs. Le volant doit entrer librement dans les cannelures. Prendre garde de ne pas endommager les cannelures. Déverrouiller le calculateur d'airbag (chapitre "Airbag et prétensionneurs"). La vis de volant doit impérativement être remplacée après chaque démontage. |
- Serrer au couple la vis de volant (4,4 daN.m.)
