Renault Espace revue technique automobile: Canalisation d'alimentation émetteur

Moteur F9Q - Direction à droite

DEPOSE

Dans le compartiment moteur

Débrancher la batterie.

Déposer :

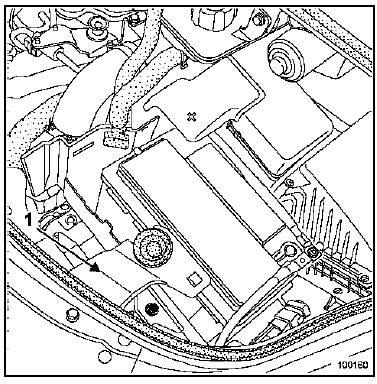

• le support d'évacuation d'eau (1),
• la batterie.

Déposer :

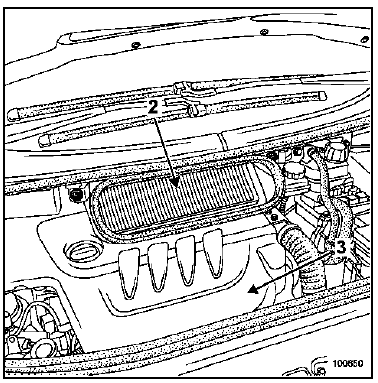

• la boîte d'entrée d'air (2) de ventilation habitacle : deux vis,
• le cache moteur (3).

Dégager du support à batterie :

• le faisceau électrique (4),
• le boîtier à fusibles (5).

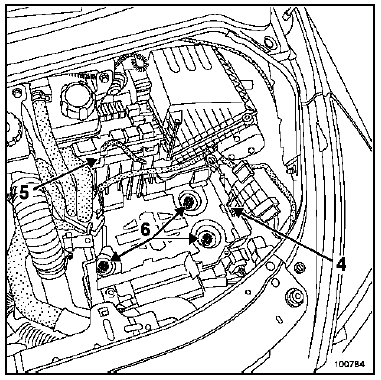

Déposer le support de batterie, vis (6).

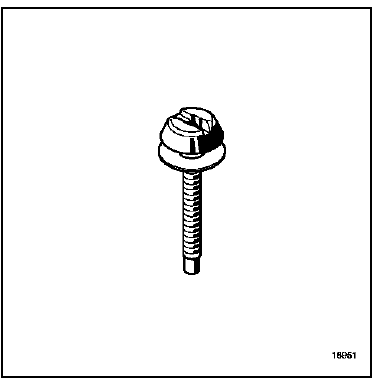

Pour cela, percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

Déposer les vis à l'aide de l'outil Mot. 1372.

Dégager :

• le calculateur d'injection (deux écrous) afin de déposer les connecteurs du calculateur,
• le faisceau électrique (un écrou) sur le bac du calculateur d'injection afin de déposer celui-ci.

Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

Placer un chiffon sous cet orifice puis retirer la canalisation du réservoir de liquide de frein et poser des bouchons à chaque orifice.

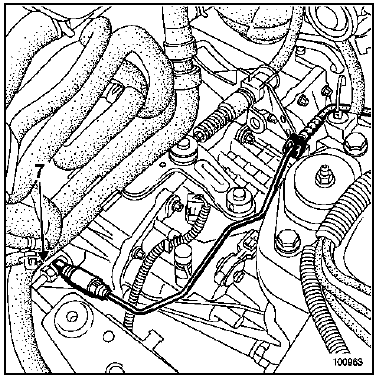

Ouvrir la purge côté récepteur (7) et actionner la pédale à la main (cela permet de vider l'émetteur et la canalisation).

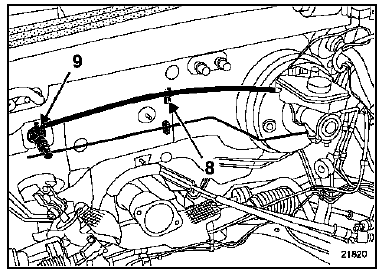

Dégrafer la canalisation d'alimentation de sa bride de maintien (8).

Placer un chiffon sous l'émetteur.

Retirer la canalisation d'alimentation de l'émetteur (9) et poser des bouchons à chaque orifice.

REPOSE

Procéder dans le sens inverse de la dépose.

NOTA :

Lubrifier avec du liquide de frein les deux extrémités de la canalisation d'alimentation pour faciliter l'emmanchement sur le piquage du bocal de liquide de frein et sur l'émetteur.

Ajouter du liquide de frein dans le réservoir.

Purger le circuit hydraulique :

• déposer le bouchon de purge,

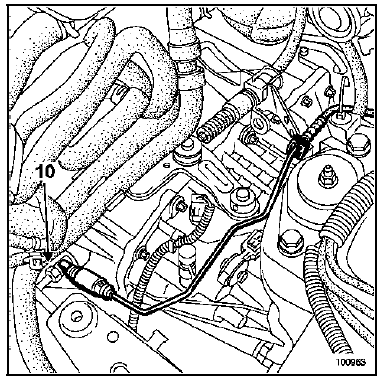

• mettre en place sur l'orifice (10) une Durit reliée à un bocal contenant du liquide de frein.

Installer l'appareil de purge sur le bocal de liquide de frein.

Actionner l'appareil de purge.

Attendre l'évacuation totale de l'air du circuit hydraulique.

Effectuer la mise à niveau du liquide de frein.

Vérifier le bon fonctionnement du système d'embrayage.

ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
