Renault Espace revue technique automobile: Berceau avant

La dépose des vis de berceau et des vis de bras implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Mettre en place un bloque-volant.

Débrancher la batterie.

Déposer :

• les roues,
• le protecteur sous moteur,
• les pare-boue avant,
• les tirants droit et gauche,
• les vis de patte de fixation de tuyau de frein et du capteur de vitesse de roue,

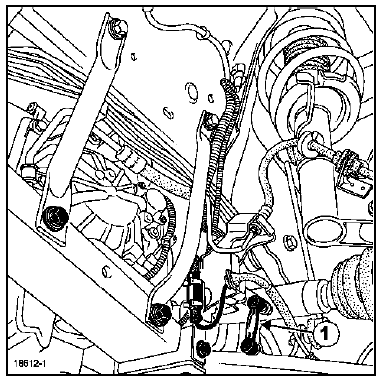

• la biellette (1) du capteur de position de la lampe au xénon, si le véhicule en est équipé.

Déclipper les capteurs de vitesse de roues du bras inférieur et du berceau.

Déposer :

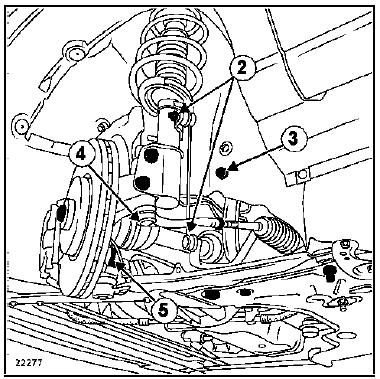

• les écrous (2) de biellette de renvoi de barre stabilisatrice,
• les écrous (4) de rotule de direction,
• les écrous (5) de rotule inférieure,
• déserrer les vis (3) de tirant avant.

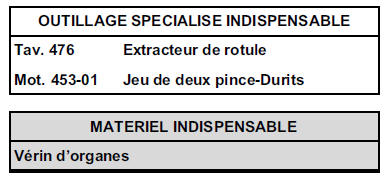

Pour démonter les rotules, utiliser l'extracteur de rotule (Tav. 476).

Mettre en place les pince-Durit (Mot. 453-01) sur le tuyau à basse pression du circuit de direction assistée, au plus près du boîtier de direction.

Déposer :

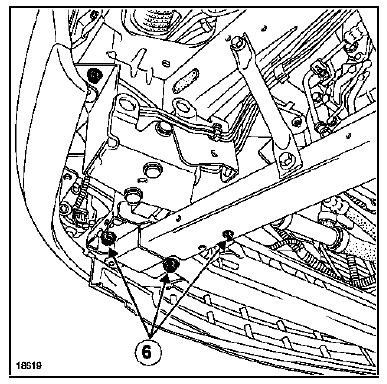

• les vis (6) des longerons en aluminium,
• les deux longerons en aluminium,
• la vis de chape rabattable,
• la vis de fixation des tuyaux de direction assistée sur le boîtier de direction.

Déposer :

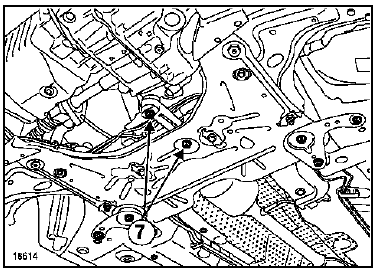

• les vis (7) de biellette de reprise de couple,
• les vis de tirant acoustique,
• les vis arrière de fixation du berceau.

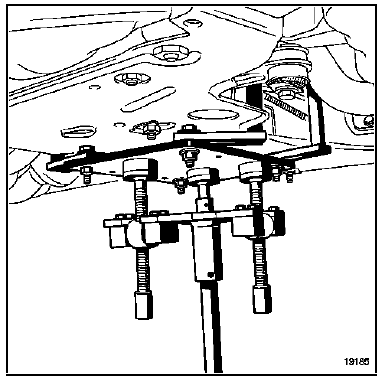

Placer un Vérin d'organes sous le berceau.

Déposer les fixations de l'écran thermique du boîtier de direction.

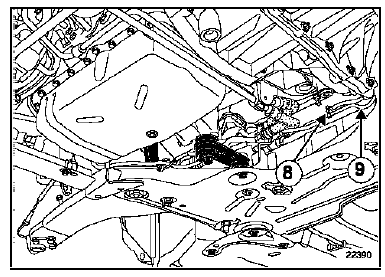

Déclipper :

• les tuyaux de frein (8),
• les câblages (9) des capteurs de vitesses de roues fixés sur l'écran thermique de boîtier de direction.

Déposer :

• la tôle qui recouvre les tuyaux et câblages,
• les vis de tirant,

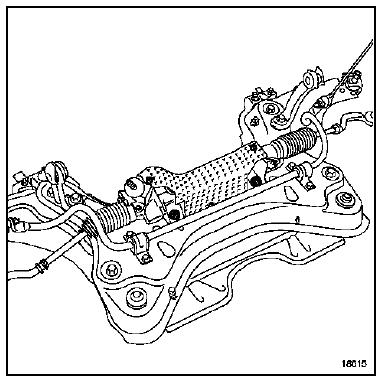

• le berceau.

Retirer les équipements du berceau.

REPOSE

Equiper le nouveau berceau.

Remplacer le protecteur de rotule de bras inférieur.

Remplacer :

• les vis de berceau,
• les vis de bras,
• la vis de chape rabattable,
• l'écrou de chape rabattable.

Serrer aux couples :

• les vis de fixation du berceau sur la caisse (10,5 daN.m),
• la vis de chape rabattable (2,1 daN.m).

  Edition

Procéder dans le sens inverse de la dépose.

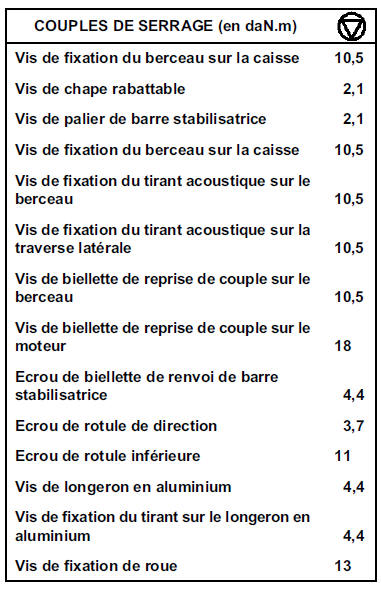

Serrer aux couples :

• la vis de palier de barre stabilisatrice (2,1 daN.m),
• la vis de fixation du berceau sur la caisse (10,5 daN.m),
• la vis de fixation du tirant acoustique sur le berceau (10,5 daN.m),
• la vis de fixation du tirant acoustique sur la traverse latérale (10,5 daN.m),
• la vis de biellette de reprise de couple sur le berceau (10,5 daN.m),
• la vis de biellette de reprise de couple sur le moteur (18 daN.m),
• l'écrou de biellette de renvoi de barre stabilisatrice (4,4 daN.m),
• l'écrou de rotule de direction (3,7 daN.m),
• l'écrou de rotule inférieure (11 daN.m),
• les vis de longeron en aluminium (4,4 daN.m),
• les vis de fixation du tirant sur le longeron en aluminium (4,4 daN.m),

Reposer les roues.

Serrer au couple les vis de fixation de roue (13 daN.m).

ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement Electrique).



ATTENTION La mise en place de la vis de chape de direction nécessite un calage de la colonne de direction (voir Chapitre Direction assistée).

IMPORTANT

• Réinitialiser les organes électriques après le branchement de la batterie (voir Chapitre Equipement Electrique).
• Régler les trains roulants (voir Chapitre Valeurs et réglages des trains roulants).

Nota :

• Effectuer impérativement une initialisation du système de lampe au xénon, si le véhicule en est équipé (voir Chapitre Equipement électrique).
• Effectuer impérativement une initialisation du télémètre du régulateur de vitesse, si le véhicule en est équipé (voir Chapitre Régulateur de vitesse).
