Renault Espace revue technique automobile: Ampli-tuner

L'amplificateur intègre la fonction tuner. Il est fixé sur un support spécifique sous la garniture de custode arrière gauche.

Nota : en cas de remplacement d'ampli-tuner, si le véhicule est équipé d'un changeur de compact disques en façade de planche de bord, il faut impérativement entrer le code de l'ancien amplituner du véhicule. Consulter la page "code de protection".

Depose

Déposer la trappe de la garniture de custode arrière gauche.

Selon version, déposer le changeur de compact disque.

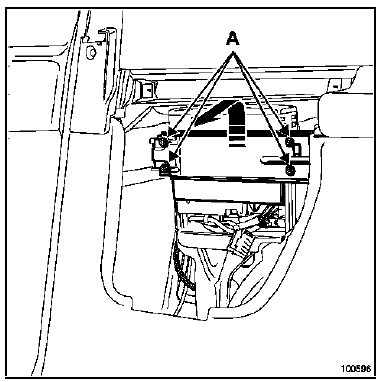

Déposer les vis de fixation (A).

Pour déposer l'ampli-tuner il faut le lever légèrement et le sortir par la trappe de visite.

Débrancher les connecteurs.

Extraire l'ampli-tuner du support à l'aide de l'outil Ms. 1373.

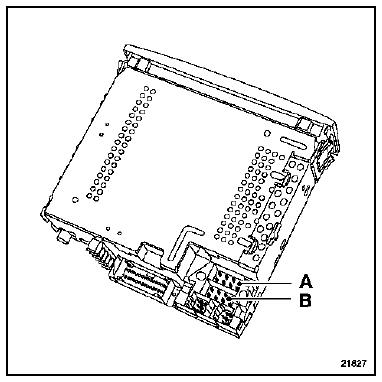

BRANCHEMENT

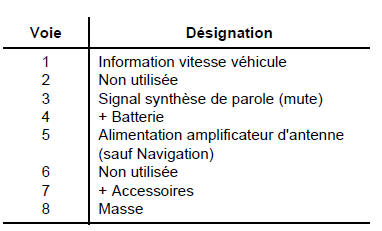

Connecteur noir (A)

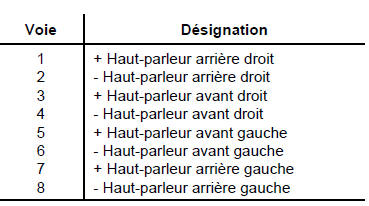

Connecteur noir (B)

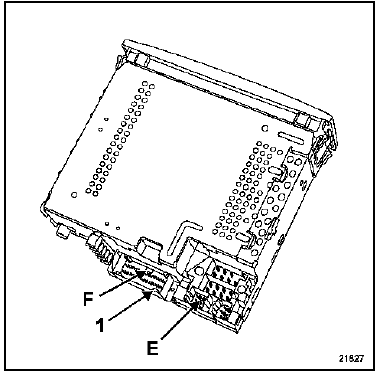

BRANCHEMENT

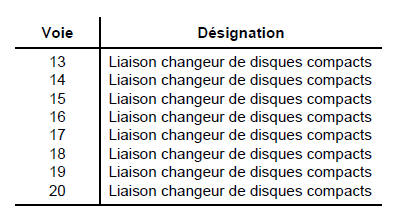

Connecteur bleu (E)

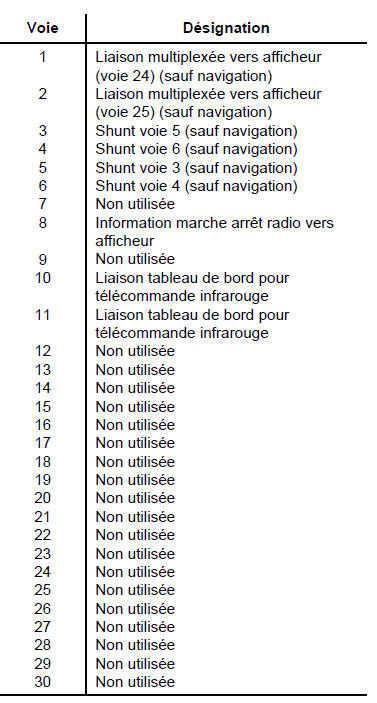

Connecteur rouge (F)
