Renault Espace revue technique automobile: Amortisseur arrière

MATERIEL INDISPENSABLE

Vérin d'organes

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer les roues.

Placer un vérin d'organes, surmonté d'une cale, sous la coupelle du ressort concernée.

Déposer :

• les vis de fixation d'amortisseur,
• l'amortisseur.

REPOSE

ATTENTION :

Reposer impérativement une vis supérieure d'amortisseur neuve.

Reposer la vis supérieure d'amortisseur.

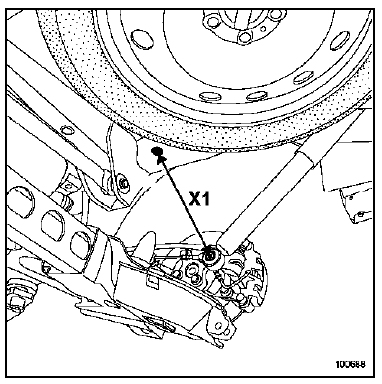

Cette intervention nécessite deux opérateurs. Orienter manuellement l'amortisseur pour obtenir une cote de (X1) = 343 mm.

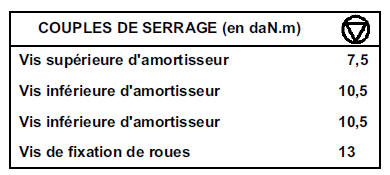

Serrer au couple la vis supérieure d'amortisseur (7,5 daN.m).

Placer un vérin d'organes, surmonté d'une cale, sous la coupelle du ressort.

Reposer la vis inférieure d'amortisseur. Serrer au couple la vis inférieure d'amortisseur (10,5 daN.m).

Serrer aux couples :

• la vis inférieure d'amortisseur (10,5 daN.m),
• les vis de fixation de roues (13 daN.m).
