Renault Espace revue technique automobile: Airbag latéral avant (thorax)

Le module "airbag latéral thorax avant" est fixé sur la partie inférieure du dossier de chaque siège avant côté porte.

Pour se déployer, le sac gonflable déchire le couvercle du module, la mousse et dégrafe la garniture.

NOTA :

Ce système est opérationnel après la mise du contact.

DEPOSE

IMPORTANT :

Avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis).

ATTENTION : Pour intervenir sur un siège équipé d'airbag et afin de garantir un déploiement correct de celui-ci, il est impératif de respecter les consignes décrites dans le chapitre "Carrosserie" (position, nombre, type d'agrafes à utiliser...).

Débrancher la batterie du véhicule.

Déposer le siège.

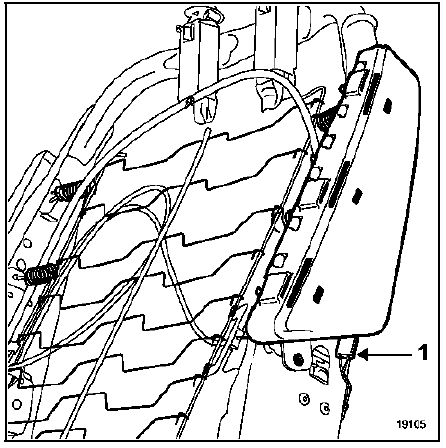

Dégager le câblage du module airbag et son fil de masse (1) après avoir débranché son connecteur (repérer le parcours du câblage et ses points de fixation).

IMPORTANT :

Si le système n'est pas déclenché et s'il doit être remonté, ne pas ouvrir le module airbag. Le pliage du sac gonflable est particulier.

Déposer le rivet de fixation puis faire coulisser le module airbag.

IMPORTANT :

Se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un module airbag non déclenché.

REPOSE

RAPPEL :

Lors d'un déclenchement d'airbag thorax avant, certaines pièces doivent impérativement être remplacées. Consulter le chapitre "Précautions pour la réparation".

Positionner le module airbag sur l'armature.

Positionner le rivet de fixation livré avec le module (rivet spécifique).

S'assurer que le fil de masse soit correctement raccordé au module airbag.

Repositionner le câblage sous l'assise du siège comme à l'origine en respectant son parcours et ses points de fixation.

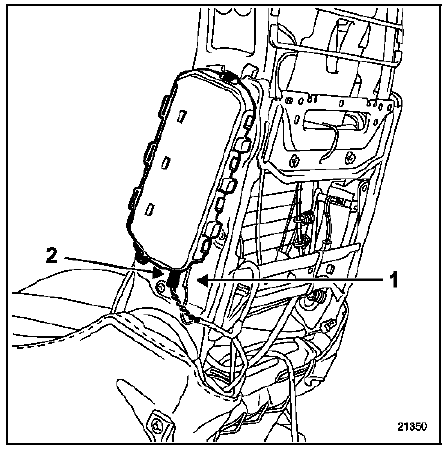

Rebrancher le fil de masse (1) et vérifier le bon verrouillage du connecteur (2).

Regarnir le siège en respectant impérativement les préconisations décrites dans le chapitre "Carrosserie" (types d'agrafes, leurs emplacements...).

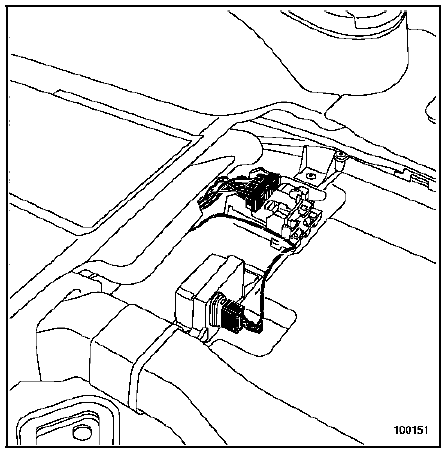

Contrôler le connecteur automatique de siège (liaison avec le câblage véhicule).

Avant la repose du siège, contrôler visuellement l'état des connecteurs sur la base du siège et sur la caisse.

Reposer le siège et respecter le serrage des fixations (couple de serrage : 4,4 daN.m).

Remonter le siège sur le véhicule. Consulter la méthode décrite dans le chapitre "Carrosserie".

Effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique d'airbag. Sinon voir chapitre "Diagnostic".

ATTENTION : Tout manquement à ces prescriptions pourrait provoquer une mise hors état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
