Renault Espace revue technique automobile: Airbag frontal conducteur

Le module "airbag conducteur" est équipé d'un sac gonflable à deux volumes (petit ou grand volume).

II se gonfle en fonction de la gravité du choc ou de la position de réglage du siège conducteur.

Pour se déployer le sac gonflable déchire le couvercle du volant.

DEPOSE

IMPORTANT :

Avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis).

IMPORTANT :

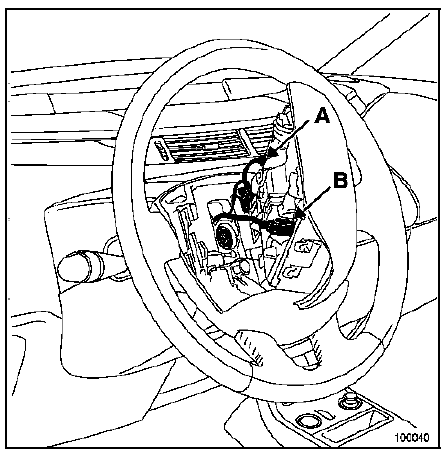

Lors de toute dépose de volant, il est impératif de débrancher les connecteurs de l'airbag (A) et (B).

L'airbag est muni d'un connecteur qui se met en court-circuit lorsqu'il est débranché de façon à éviter tout déclenchement intempestif.

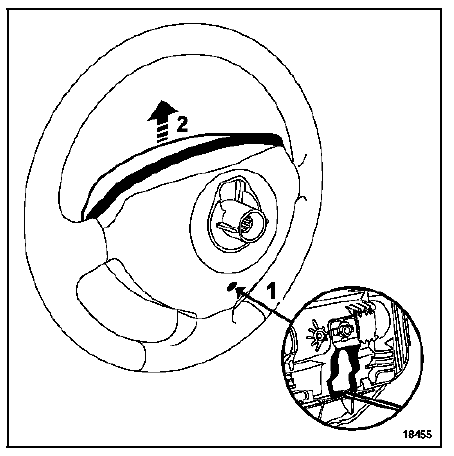

Insérer un tournevis dans l'orifice (1) situé derrière le volant.

Lever (2) l'airbag afin de le faire coulisser.

Déclipper les sécurités des connecteurs.

Débrancher les deux connecteurs d'alimentation des générateurs.

IMPORTANT :

Se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un enrouleur pyrotechnique non déclenché.

REPOSE

RAPPEL :

Lors d'un déclenchement des prétensionneurs de ceinture, certaines pièces doivent impérativement être remplacées. Consulter le chapitre "Précautions pour la réparation".

En cas de démontage du volant de direction, remplacer impérativement la vis de fixation du volant (couple de serrage de 4,4 daN.m).

Mettre les deux connecteurs en place et verrouiller les sécurités.

Positionner le module d'airbag frontal conducteur sur le volant.

Le faire coulisser vers le bas afin de le clipper.

IMPORTANT :

Après avoir tout remonté, effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique d'airbag.
