Renault Espace revue technique automobile: Aile avant
Le remplacement de cette pièce est une opération de base pour une collision avant et Iatérale.
Les informations concernant les pièces complémentaires ou de déshabillage seront traitées dans leurs chapitres respectifs.
Cette pièce est un élément démontable de carrosserie en matière plastique NORYL GTX 974.
Nota :
Les opérations de dépose-repose ne présentent pas de difficultés particulières, vous ne trouverez dans la méthode que les possibilités de réglage. Tous les jeux sont indiqués dans le chapitre 40A-E.
REPARATION
Pour la réparation de l'élément, se reporter au manuel de réparation 502.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec : Renfort avant, Rivet.
Nota : Pour accéder aux fixations de l'aile il est nécessaire de déposer au préalable :
- la partie latérale de la grille d'auvent,
- le cache latéral du moteur,
- l'enjoliveur de montant de baie de pare-brise,
- l'enjoliveur supérieur d'aile,
- le pare-boue,
- la partie avant du protecteur de bas de caisse,
- le répétiteur d'aile,
- le bouclier avant,
- le bloc optique.
REGLAGE
Positionner l'aile sur le véhicule.
Approcher toutes les fixations sans les serrer.
RAPPEL
Tous les jeux et les affleurements sont indiqués dans le chapitre 40A-E.
Respecter l'ordre de réglage suivant :
- Réglage Aile - Porte :

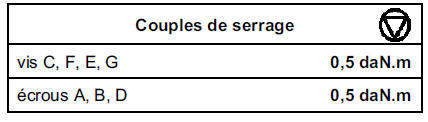

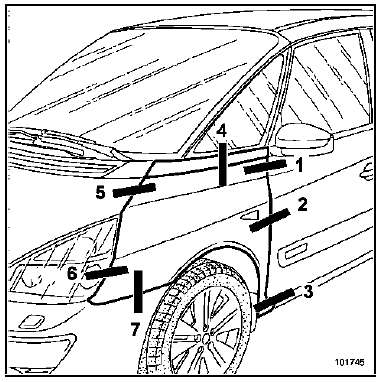

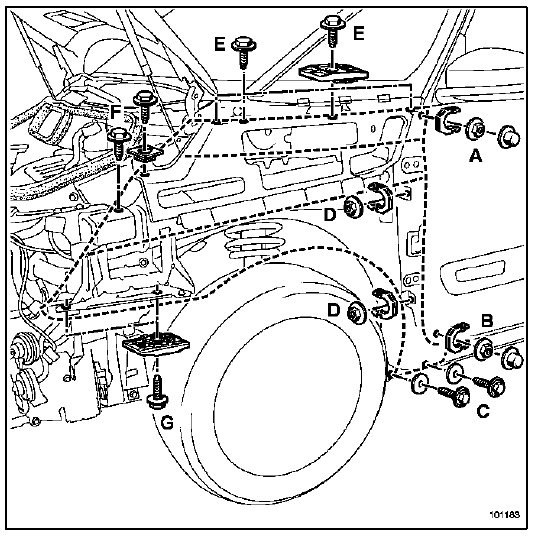

Assurer les jeux et l'affleurement des zones 1, 2 et 3 en alignant l'arête de l'aile par rapport à la porte (écrous A, B, D) et (vis C).
Vérifier le réglage et brider la zone.
- Réglage Aile - Capot :
Assurer l'affleurement et un jour régulier des zones 4 et 5 (vis E, F), si nécessaire modifier le réglage du capot.
Vérifier le réglage et brider la zone.
- Réglage Aile - Bloc optique - Bouclier :
Assurer les jeux et l'affleurement des zones 6 et 7 (vis G).
Si nécessaire, modifier le réglage du bloc optique.

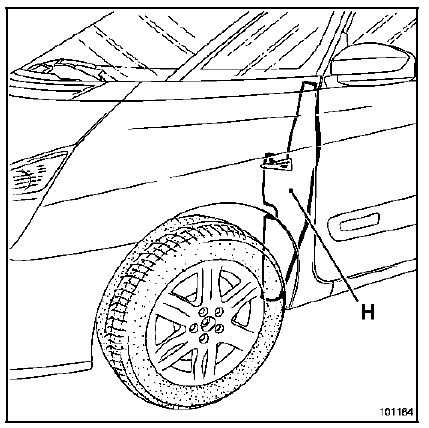

| ATTENTION Pour éviter les risques de bruyance, il est nécessaire de remettre en place la mousse acoustique (H). |
